怎样测量3极管好坏 万用表检测三极管的简单方法(5)

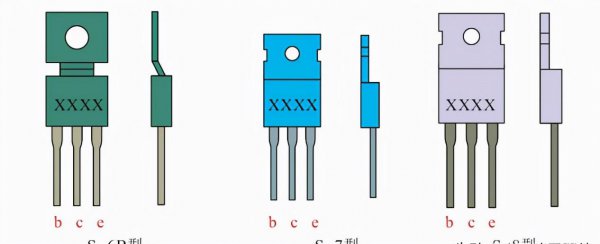

S-6A型、S-6B型、S-7型、S-8型三极管管脚辨别图

金属封装三极管辨别管脚

B型三极管外壳上有一个突出的定位销，将引脚朝上，从定位销开始顺时针依次为e、b、c、d，其中d脚为外壳的引脚。

C型、D型三极管的三只引脚呈等腰三角形，将引脚朝上，三角形底边的两引脚分别为e、c，顶部为b。

F型三极管只有两只引脚，将引脚朝上，按图中方式放置，上面的引脚为e极，下面的引脚为b极，管壳为集电极。

B、C、D、F三极管管脚辨别图

3、用指针式万用表测量三极管

（1）首先将万用表功能旋转置于“Rx100”或“Rx1K”挡，将黑表笔接在某一只引脚上不动，红表笔分别测量另外二只引脚。

如果在测量中，万用表测量的电阻值都很小，则该三极管为NPN型三极管，且黑表笔接的电极为基极（B）级。

如果在二次测量中万用表测量的电阻值都很大，则该三极管为PNP型三极管，且黑表笔接的电极为基极（B）极。

如果在测量中，万用表测量的电阻值一个大一个小，则黑表笔接的电极不是基极(B极)，此时应将万用表黑笔换到另一个引脚上进行测试，直到按上面的原则找到基极为止。

（2）确定好基极后，将万用表功能旋转置于“Rx10K”挡（利用表内9V或15V电池），判别NPN型和PNP型三极管的集电极与发射极。

对于NPN型三极管，测量时将红、黑表笔分别接基极外的二只引脚，用一只手指将基极与黑表笔相接触，观察指针的偏转；将红、黑表笔交换再重测一次，观察指针偏转。

对比这二次测量，指针偏转量大的一次，黑表笔接的是集电极，红表笔接的是发射极。

对于PNP型三极管，测量时将红、黑表笔分别接除基极外的二只引脚，用一只手指将基极与红表笔相接触，观察指针的偏转；将红、黑表笔交换再重新测一次，观察指针偏转。

在这二次测量中，指针偏转量大的一次接法时，黑表笔接的是发射极，红表笔接的是集电极。

三极管怎么测量好坏？

三极管损坏后常见的现象主要有：

（1）B-E结击穿短路和开路；

（2）C-E结击穿短路和开路；

（3）C-B结击穿短路。

一般来讲，C-E结击穿短路时，C-B结大多也击穿短路。

1、检测PNP型三极管的好坏

检测PNP型三极管好坏的方法如下：

1）首先将三极管从电路板中卸下，然后清洁三极管的引脚。

2）用指针式万用表的“Rx1K”挡，分别测量三极管集电结的反向电阻，正向电阻和发射结的反向电阻，正向电阻。

3）将集电结和发射结的正反向电阻进行比较，如果集电结，发射结的反向电阻小于正向电阻，且集电结和发射结的正向电阻相等，则该PNP型三极管正常。

黑表笔接三极管的B极，红表笔接C极，测量的为集电结的反向电阻。将红黑表笔反过来测量的为集电结的正向电阻。

2、检测NPN型三极管的好坏

检测NPN型三极管好坏的方法如下：

1）首先将三极管从电路板中卸下，然后清洁三极管的引脚。

2）用指针式万用表的“Rx1K”挡，分别测量三极管集电结的反向电阻，正向电阻和发射结的向电阻，正向电阻。

3）将集电结和发射结的正反向电阻进行比较，如果集电结，发射结的反向电阻大于正向电阻，且集电结和发射结的正向电阻相等，则该NPN型三极管正常。

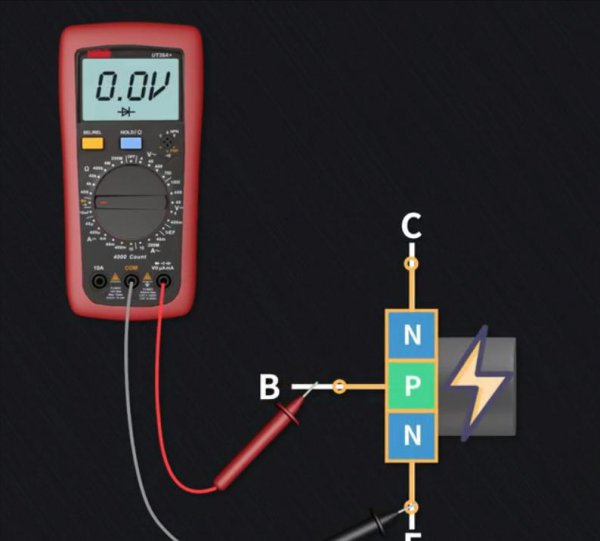

如上图，导通了，万用表却没有读数，可以判断三极管坏了。

上述就是万用表检测三极管的简单方法、怎样测量3极管好坏的相关讲解，希望为您的生活带来一点小帮助！
