怎样测量3极管好坏 万用表检测三极管的简单方法(2)

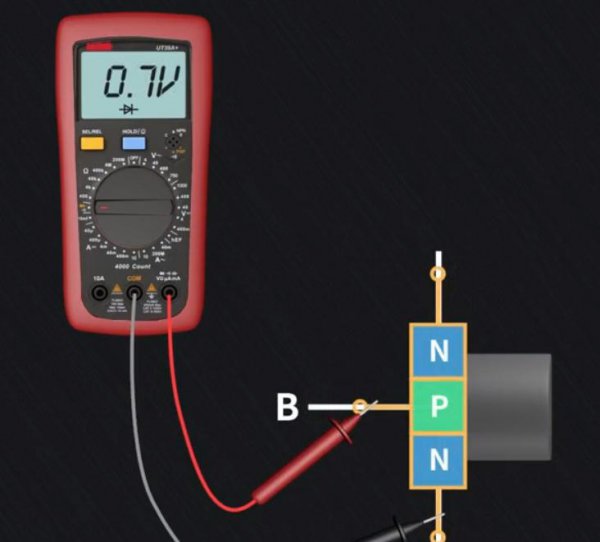

NPN三极管测量方法图

用黑表笔接触其中一极，红表笔分别接另外两极，直到测出两组压降约为0.3V（或0.7V），那么黑表笔一段为基极，该管为PNP。

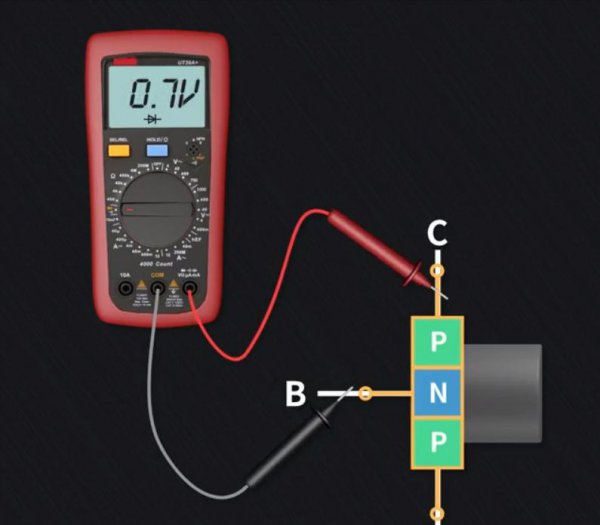

PNP三极管测量方法图

第二步：定发射极和集电极

确定好基极之后，比较基极和另外两级间的正向压降，正向压降较大的为发射极，比较小的为集电极。

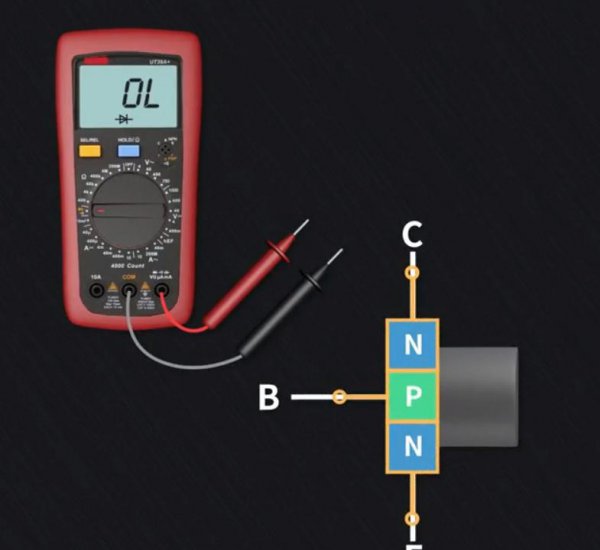

NPN三极管测量方法图

2、根据型号标识来查阅Datasheet，从而识别三极管的引脚

如下图，该三极管的型号为BD136，去网上搜索该型号的Datasheet，上面会明确标识管脚。如下图，是我从常用网上截的一个图（仅供参考）。
