怎样测量3极管好坏 万用表检测三极管的简单方法

关于万用表检测三极管的简单方法和怎样测量3极管好坏的话题，继续往下看吧！

今天给大家讲一下三极管，主要指BJT测量好坏的方法和三极管的管脚怎么辨别？

这里面有一些是我以前用过的一些方法，也有常见的一些方法，我综合总结了一下。

如果接触久了，其实就会记住管形了，可以直接就找到基极。

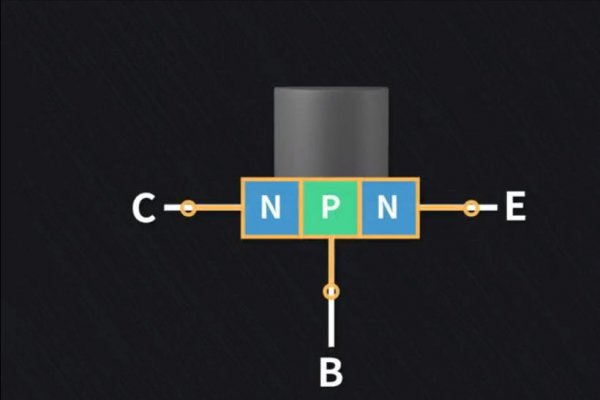

众所周知，三极管（BJT）有三个管脚，基极（B）、集电极（C）、发射极（E），在实际应用中，不可避免地会遇到管脚辨别的问题。

接下来就讲下三极管管脚辨别的几种方法，或者说是三极管的测量方法。

三极管测量方法--管脚辨别方法

1、数字万用表辨别三极管管脚

数字式万用检测三极管的要点是检测两个PN结的导通压降，选择数字万用表“二极管”。实际上三极管可以看成是两个二极管相连。

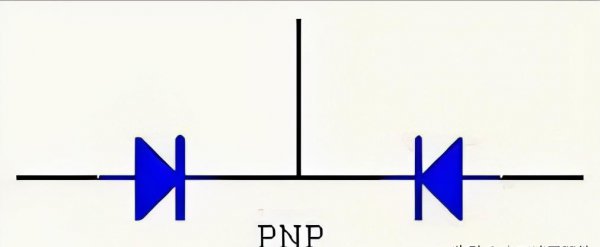

例如PNP管的基极是二个二极管负极的共同点，如下图。

PNP图

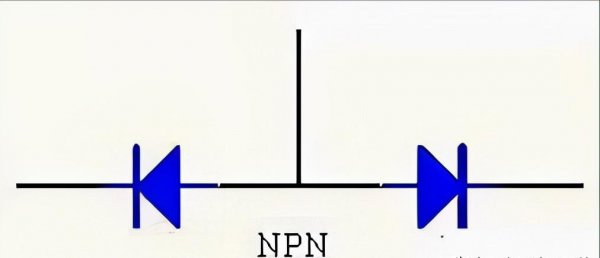

NPN管的基极是二个正极的共同点，如下图。

NPN图

这样的话，就可以很好判断，要辨别管脚就很容易。

第一步：定基极

用红表笔接触某一极，黑表笔分别接另外两极，直到测出两组压降约为0.3V（0.7V），那么红表笔一端为基极，该管为NPN。
