交流接触器的作用和工作原理 交流接触器的组成及用途(2)

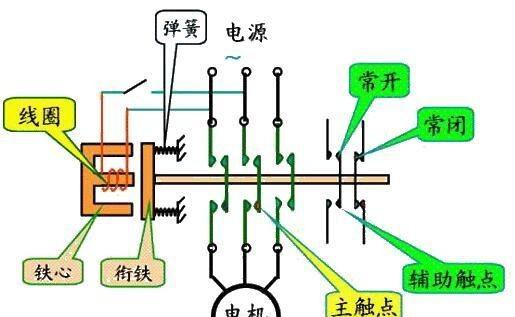

符号NO表示常开，常开触点通常情况下是断开状态，即线圈未得电的情况下断开的。NC表示常闭，常闭触点通常情况下是关合状态，即线圈未得电的情况下闭合的。

在A1和A2接线端子之间有线圈的标识，其代表含义如下：

M5线圈是交流220v 50hz， M7线圈是交流220v 50/60hz；

Q5线圈是交流380v 50hz， Q7线圈是交流380v 50/60hz。

交流接触器一般会配合辅助触头使用。

接触器的选型

1.主触点的额定电压

主触点的额定电压大于负载的额定电压。

2.主触点的额定电流

主触点的额定电流大于负载的额定电流。

3.线圈的额定电压

线圈的额定电压根据控制回路的电压来选择。

线圈的判断方法

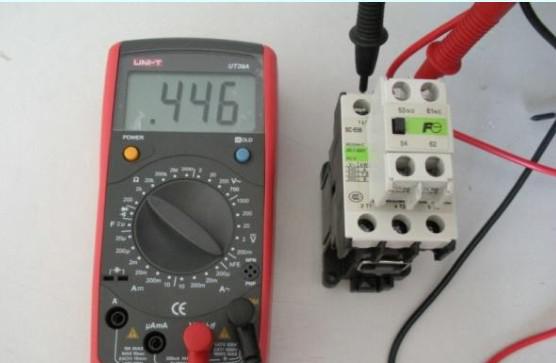

将指针式万用表拨至“R×100”档，调零或将数字万用表拨至2k档。

2.通过表笔接触线圈螺钉A1、A2，若为零，说明短路；若为无穷大，说明开路。

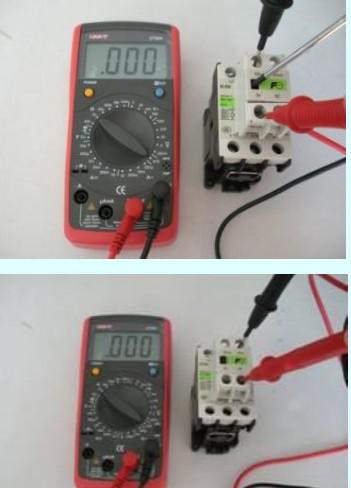

触点的判断方法

1. 将指针式万用表拨至“R×100”档，调零或将数字万用表拨至2k档。

2.用万用表的两表笔点接触任意两触点的接线柱，若指针不动，则可能是常开触点；否 ，则可能是常闭触点。

3.若指针不动，当按下机械按键，表针随即指向零，则是常开触点对；按下常闭触点对后，表针应由零回到无穷大。
