接触器是一种电磁式的自动开关，是一种依靠电磁力的作用是触点闭合或分离的自动电器，用于接通或断开电动机或其他 用电设备电路，适用于远距离接通或断开交直流主电路或大容量控制电路。

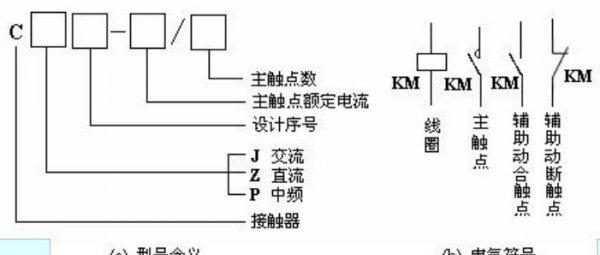

接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

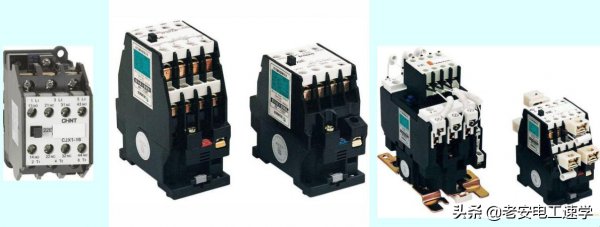

交流接触器主要由四部分组成：

(1) 电磁系统，包括吸引线圈、动铁芯和静铁芯；

(2)触头系统，包括三组主触头和一至两组常开、常闭辅助触头，它和动铁芯是连在一起互相联动的，主接点一般是常开接点，而辅助接点常有一对常开接点或常闭接点；

(3)灭弧装置，一般容量较大的交流接触器都设有灭弧装置，以便迅速切断电弧，免于烧坏主触头；

(4)绝缘外壳及附件，各种弹簧、传动机构、短路环、接线柱等。

接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
