NTC热敏电阻是一个很简单的温度传感器，在消费类电子产品中非常常见。

NTC又被称为负温度系数热敏电阻，是一类电阻值随温度增大而减小的一种传感器电阻。

负温度系数热敏电阻与之对应的还有正温度系数热敏电阻，称为PTC，即阻值会随温度升高而增大。

PTC一般串联在电路中使用，用来限制电路电流，是一种过流保护器件。

电流通过元件后引起温度升高，PTC的阻值会增加，阻值增加从而限制了电流的增加，周而复始，PTC充当的是开关的作用。

高分子PTC热敏电阻一般被称为自恢复保险丝。

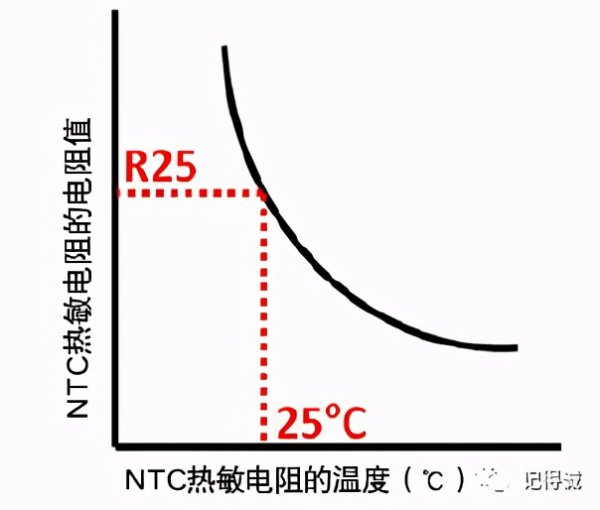

NTC阻值和温度对应关系

负温度系数 (NTC) 热敏电阻的材料是由锰 (Mn) 、镍 (Ni) 、钴 (Co) 等成分的氧化物烧制而成的陶瓷，此陶瓷形成了电极。其外观形状一般有引线型、片状型等。

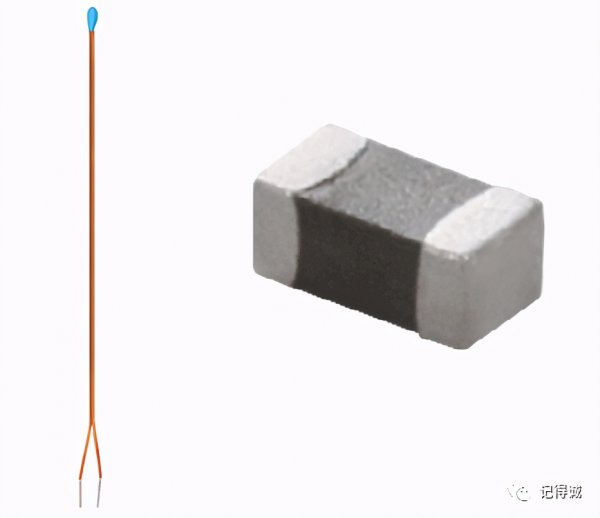

引线型和片状NTC

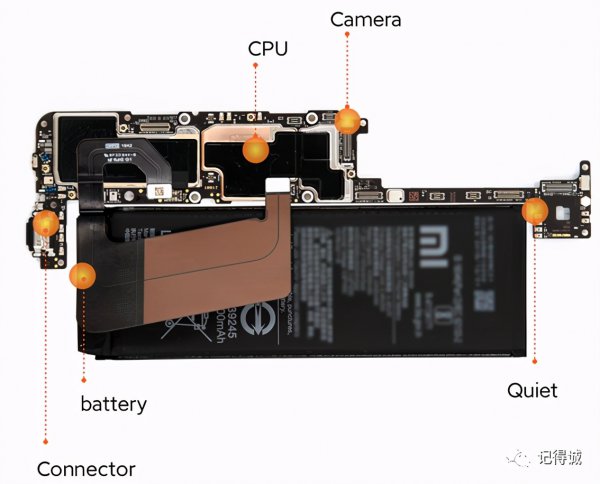

在之前小米数字旗舰机发布会上，我们看到小米10系列搭载5个温度传感器，分别放在CPU、相机、通讯、电池、充电口等处，精准控温。

这几个地方应该采用的都是NTC热敏电阻，因为NTC价格便宜，电路简单，占用更少的PCB面积，我们都知道目前旗舰手机内部的PCB空间都是寸土寸金的。

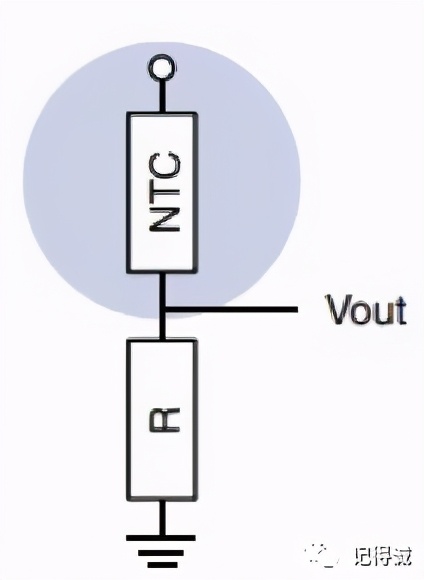

NTC热敏电阻的电路非常简单，因为NTC的阻值随温度升高一直在下降，用如下的电路将阻值变化转化为电压变化，然后ADC采样，根据电压推算出温度。

一般NTC的SPEC中会给出NTC阻值和温度的对应表，这个表格需要写进程序代码中；软件先根据ADC计算出Vout的电压值，然后换算出NTC的阻值，再查表得出温度。

NTC的选型有两个比较重要的参数，一个是25摄氏度的阻值，另一个是B常数（25/50℃），如果两个NTC的这两项参数一样，它们的NTC阻值和温度的曲线也差不多相似，可以进行替代。
