中性线是什么线 中性线、工作零线和保护零线分别是什么(2)

大家一起来看一下这两张图，这也是我们平时工作中接触最多的供电系统。变压器的中性点接地，然后直接引出工作零线和保护零线。

我个人认为，这种供电系统它的中性线就只有从变压器的中性点连接到大地的这一段。

也就是说，从变压器中性点出来，保护零线和工作零线就已经分开，而且老死不相往来，永远都不可能复合，特别是在安装了漏电保护器之后，更是连碰都不能碰一下。

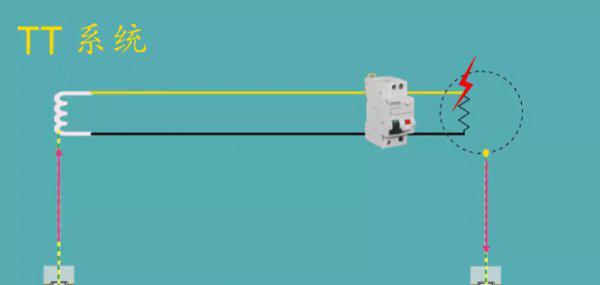

TT供电系统

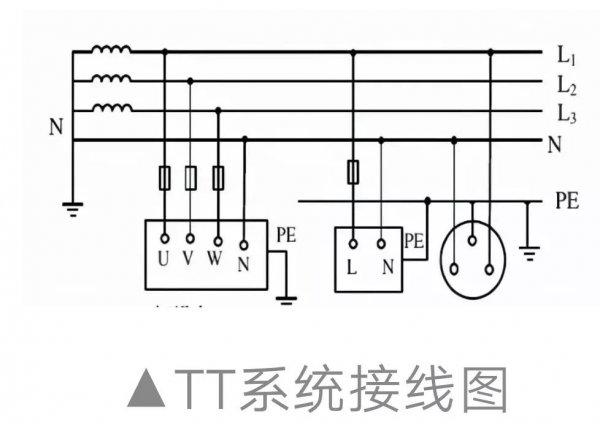

TT系统，变压器中性点接地，直接引出工作零线，局部用电区域或者设备直接接地。这种供电方式，它的“保护零线”和所有的带电体没有关联，漏电电流通过大地作为导体，流回变压器中性点。

所以我们习惯称为接地保护，我们平时所说的地线指的也就是这一种供电方式的保护线。

IT供电系统
