中性线是什么线

中性线是什么线 中性线、工作零线和保护零线分别是什么

发布时间:2022-11-01 17:48:56 来源:常识社 作者:李悦

常识社网小编为你介绍中性线、工作零线和保护零线分别是什么和中性线是什么线的介绍,接下来[www.changshishe.com]小编就来介绍。

电工有很多种,有做水电的,有做维修的,有做工地的,有做编程,开发的,又有做低压的,高压的。

有些在工厂,有些在工地,有些在公司,有些在电厂。由于工作环境和工作岗位不同,所以接触的设备不同,学习的知识不一样,所以都有所长,也有所短。

在我们的日常工作学习中,经常会发生这样的争执:有人认为中性线就是工作零线,工作零线也叫中性线。

我个人认为他们还是有区别的,今天就跟大家聊一聊,仅代表个人意见,希望大家一起讨论。

我们知道, TN, TT供电系统,变压器的中性点都接地,连接中性点和大地的这条线就叫做中性线。

但是由于供电方式的不同,这条中心线有些延伸到用户端的配电总箱,有些却早早分为工作零线和保护零线,有些则直接转换成工作零线连接到设备。

下面我一一分享自己的看法。

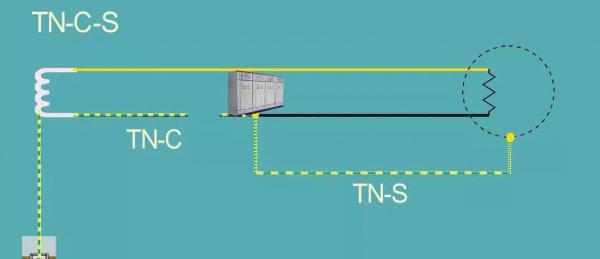

TN-C-S供电系统

中性线是什么线

中性线是什么线

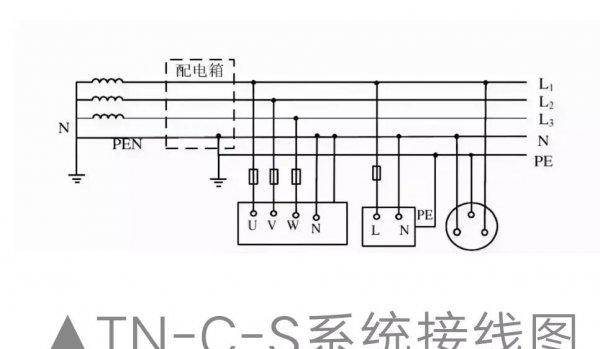

像这种TN-C-S供电系统,它的中性线,也就是图中所标的PEN线,一直延伸到配电总箱,然后接地,再分出工作零线和保护零线。

所以配电箱之前,到变压器这一段,我们都应该叫它中性线。从总配电箱之后,中性线分为工作零线和保护零线。

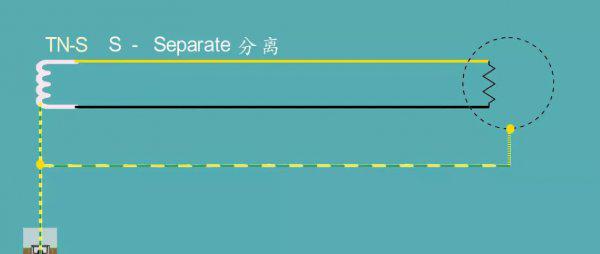

TN-S供电系统

中性线是什么线
