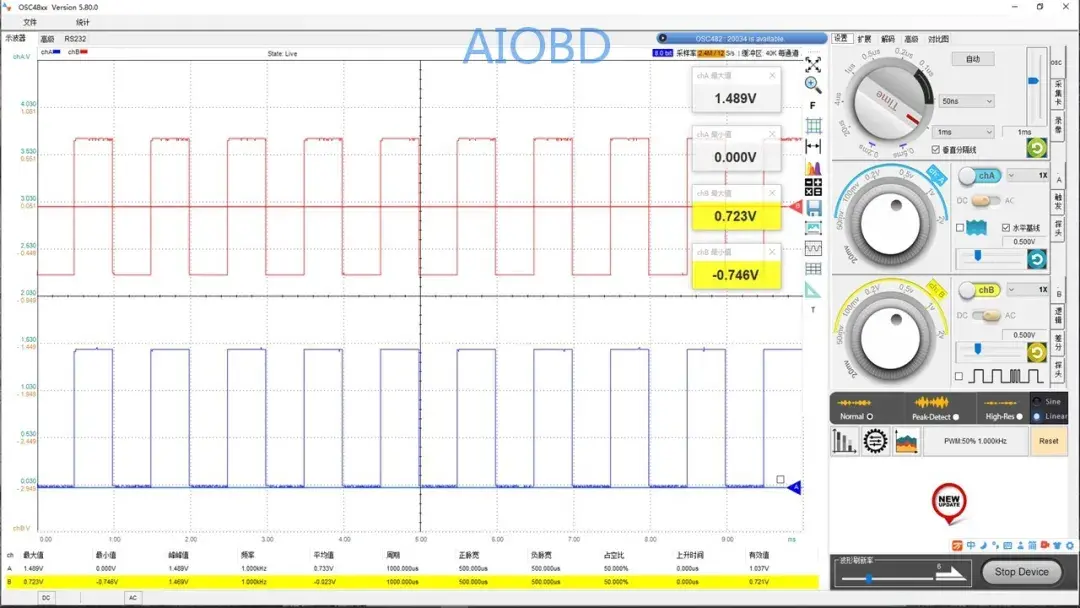

如上图中，同一信号波形，通道A选择DC（直流），通道B选择AC（交流），我们可以发现，它的波形虽然是一致的，但是水平基线的位置与最高、最低电压并不一样，也就是说，我们在选错的时候，测得的信号数据是错误的。

5、衰减选择要正确

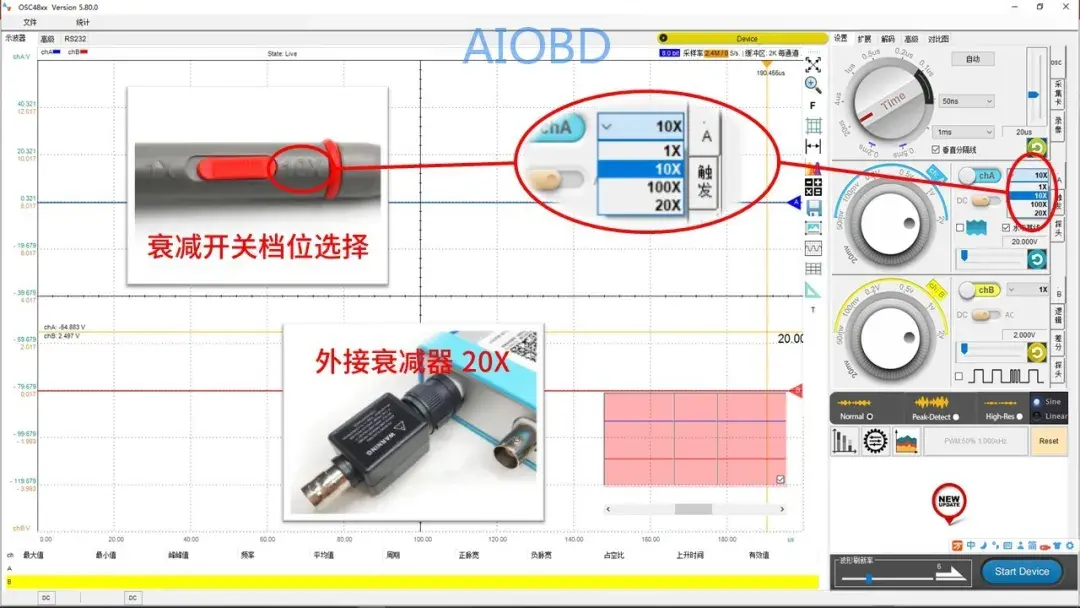

在超基准量程时，就需要对信号进行衰减后送入示波器，可用探针上面的衰减开关，对信号进行衰减，也可以外接衰减器。

在衰减以后，需要在软件内同样设定相应衰减程度，不然它的单位、数值会不准确。

PS：有的探头，直接就是带衰减不可调整其衰减比例的，如100/1000倍衰减的高压点火探头。

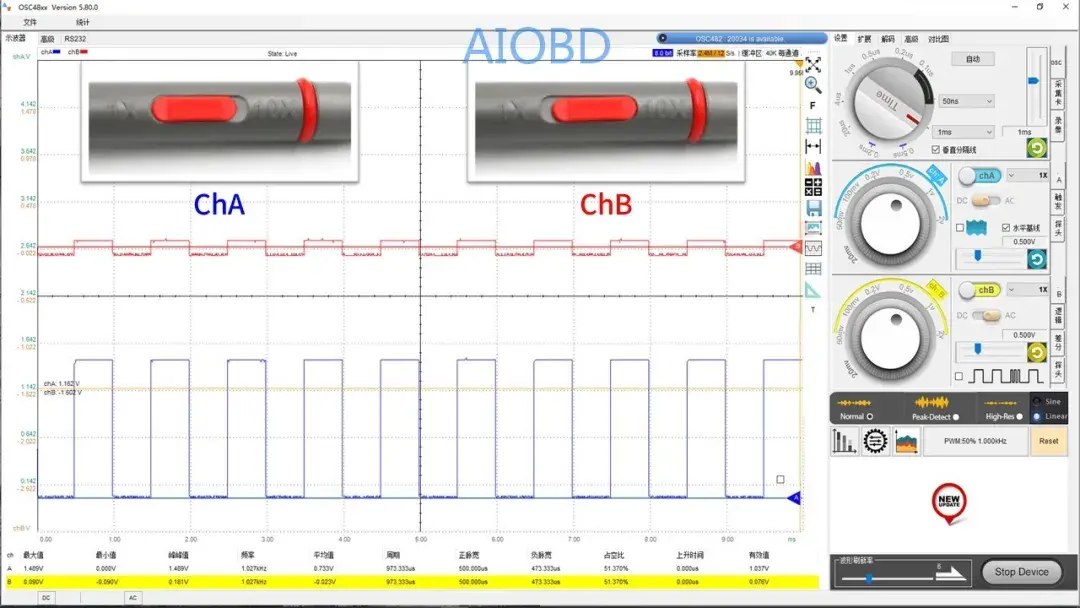

如上图中，通道A与通道B探针上衰减比例通道A选择的1X，通道B选择的是10X，也就是通道B送入示波器主机的信号被衰减了10倍。

因为该信号数据并未超量程，所以在相同设置下，它（通道B）送入主机的波形数据，仅有本身的十分之一；页面上显示的波形数据也仅有本身的十分之一。

讲到这里，相信大家已经对显示的波形要设置成什么样有了一个全面的了解。

接下来我们再讲一讲，当示波器上不显示波形的时候，有可能是哪些情况导致的。

04、不显示波形的原因及处理办法

1、是否有启动示波器？

解决办法：如果未启动则启动示波器

2、时基、电压比例是否设置合理？

解决办法：可按一下自动设置验证

3、是否处在冻结（HOLD）状态（部分示波器带有）？

解决办法：再按一下解除冻结状态。

4、通道是否选择正确？

解决办法：检查示波器的连接与设置

5、信号是否真实存在？

解决办法：可用万用表验证

6、探针或主机损坏

解决办法：更换探针或维修主机

最后，我们再来讲一讲在使用示波器的时候，有哪些要注意的地方

5、注意事项

1、测试时，最好是先启动汽车

2、进行各种测试前应首先连接好搭铁

3、禁止在仪器信号端输入超过规定的直流或交流电压

4、使用示波器时，应远离热源，过高的温度可能导致设备损坏

5、连接探针等线路时，注意远离风扇、皮带轮等，避免绞切测试线

6、在进行路测时，最好是将示波器拿在手中，不要放在仪表台上，避免刹车时损坏玻璃等。
