示波器的使用方法 示波器的连接方法以及注意事项(2)

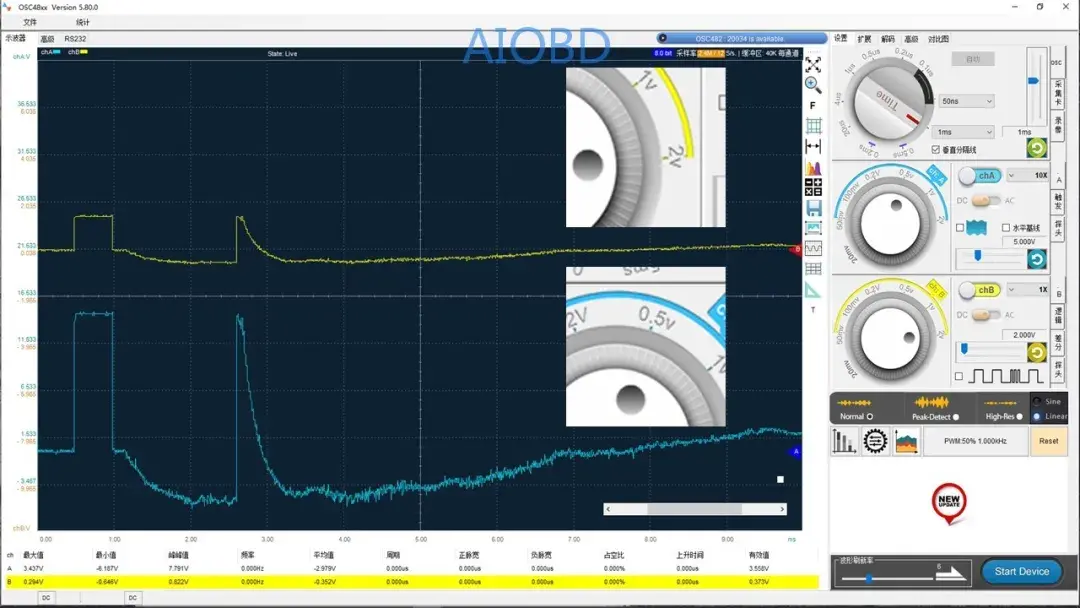

如上图中，通道A与通道B取的是同一线的电压波形，但是在设置电压比例（每小格电压）时，通道B是2V，通道A是0.5V，因此波形呈现出来时通道B的波形高度只有通道A波形高度的四分之一。我们观察，当然是通道A（0.5V每格）更为直观。

2、时基选择要适合

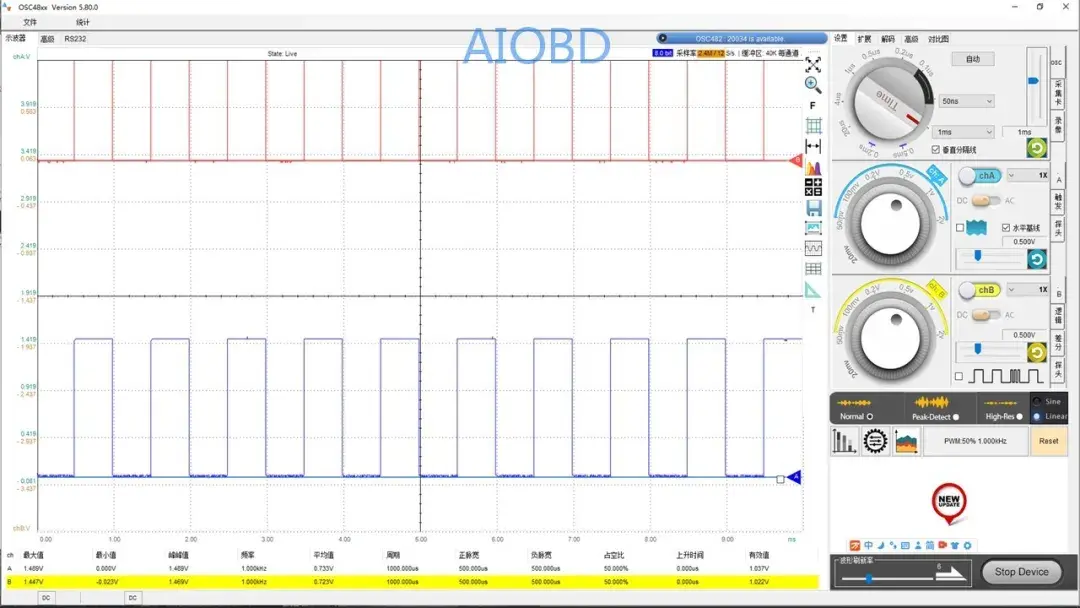

同样的，在上图中，同一波形，我们设置时基（横向每小格代表的时间），左图是右图时基的十分之一，因此左图波形显示更宽，右图更密。

在测量不同信号波形的时候，我们就要选择更合适的时基范围。如点火/喷油波形，我们需要它的波形更宽一些，方便我们查看。

但是我们在看曲轴位置等转速传感器时，我们就想要它的波形更密一些。

PS：测得的密一些的波形可以用示波器上自带的放大功能将其放大至更适合我们观看的大小。

3、水平基线位置要合理

水平基线的位置，也是至关重要的，如上图中，通道B的水平基线因设置太靠上，导致通道B的波形显示不完全，我们此时，只需要将其水平基线往下移即可。

PS：如果显示高度还是太高，我们就要检查电压比例是否设置合理。

4、耦合方式要正确
