示波器的使用方法 示波器的连接方法以及注意事项

跟大家说一说示波器的连接方法以及注意事项和示波器的使用方法的生活小知识，具体详情如下：

今天为大家讲解示波器的连接方法以及波形的获取、调整方法。

注：因示波器种类繁多，在调整上面也不尽相同，本文将以LOTO OSC482M型号的示波器（可连电脑、手机）来为大家进行讲解。

01、示波器的连接

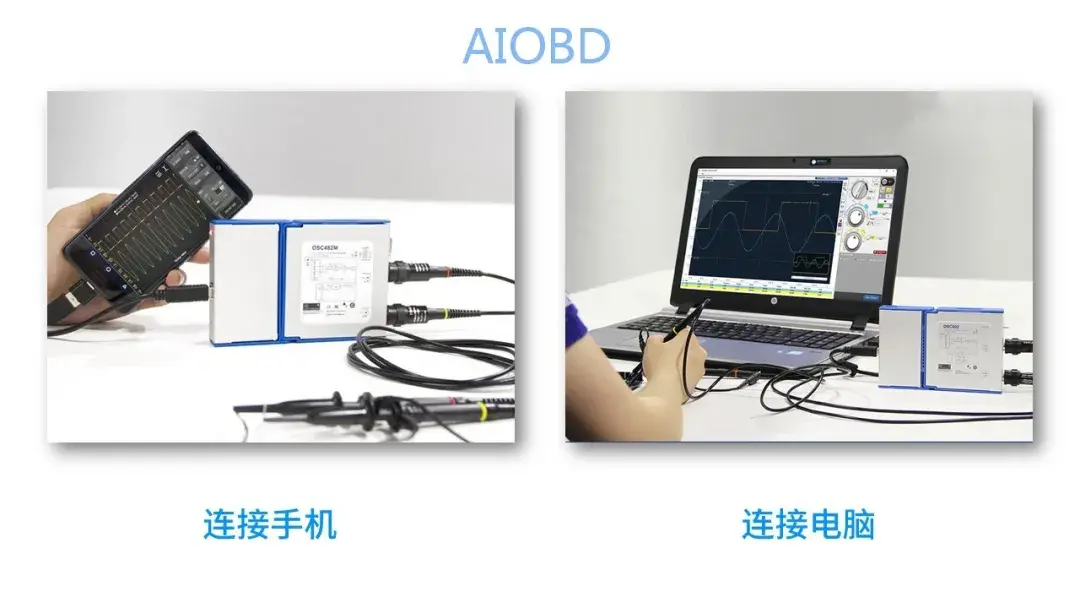

文中的这款示波器，可用于电脑、手机。在电脑上使用时，功能更全面。

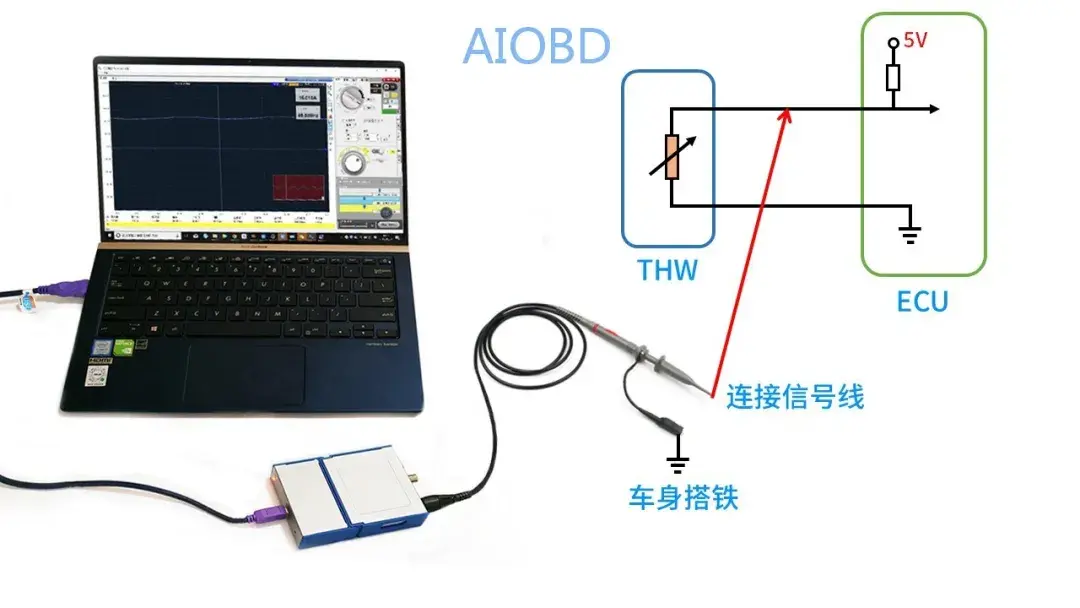

在连接时，示波器探头的接地夹，连接汽车电瓶负极，探针或钩子部分，连接想要测量的线路。

在连接上以后，就可以使用了？

当然不是，在连接之后，我们还需要对示波器进行以下设定才能显示波形。

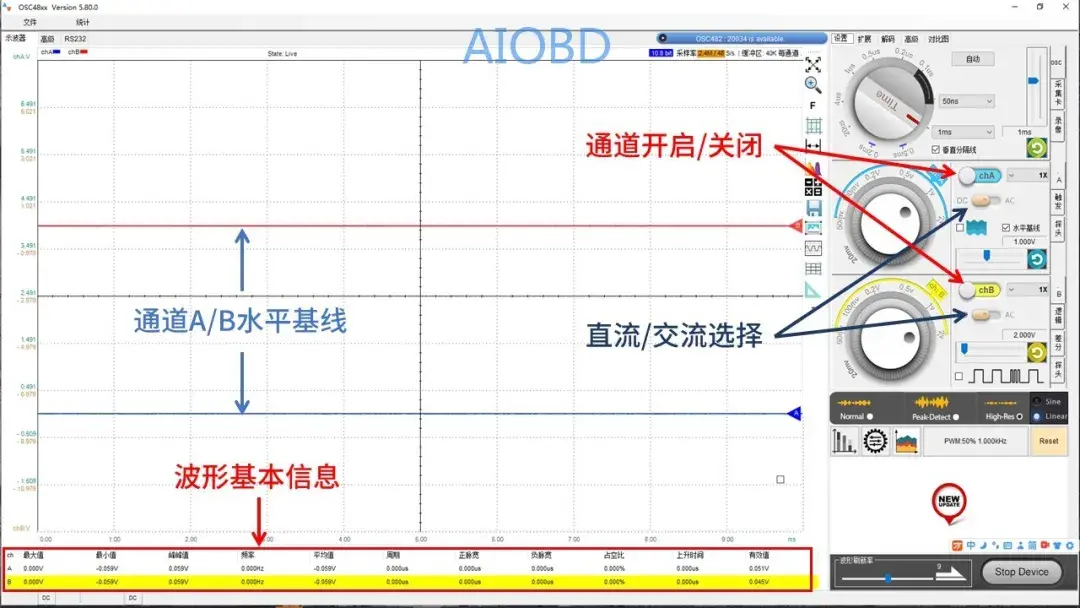

02、示波器的设定

1、电压比例：即纵轴每小格代表的电压值

2、时基：即横轴每小格代表的时间

PS：在未显示波形时，我们可以按右上角的自动，让程序自动为我们设置好时基与电压比例。然后我们再针对当前波形的情况进行一个调整。

3、水平基线：即当前波形的“零刻度”线

4、耦合方式：就是选择测量信号的类型，有直流、交流耦合等。

PS：该款示波器的水平基线可通过点击（并按住）水平基线或右边的三角滑块（上下）拖动。

汽车上使用的耦合方式基本上都是直流（DC），如我们上篇推文中说的五种电子信号类型，除了交流信号以外，其余的都选择直流DC

当我们设置完这些参数以后，我们在波形显示区基本上就可以见到一个波形，但是我们在设置的过程中，为了使波形能够完美的呈现，肯定有一些设置要领。

03、设置要领

1、电压比例要适合
