等电位端子箱是怎么安装接线的 等电位端子箱的作用和接法

小编为你讲解等电位端子箱是怎么安装接线的的相关内容，接下来一起来看看吧。

装修时可以考虑下等电位端子的安装，关键时刻能救你一命。

关于日常用电我们都知道要注意安全，那不知道你们家里装修的时候，有没有在卫生间安装等电位联结端子，大多数人可能都没有听过。

但是如果有这样一个装置就会比较安全。这种装置到底是什么呢？给大家讲解一下。

一、等电位联结端子

这个等电位端子其实是防触电用的，大家都知道卫生间都是比较潮湿的，所以随时都存在着触电的危险，稍微不注意就可能引发比较大的麻烦。

这种线一般开发商都会装，只不过后期装修的时候，有些工人太过马虎大意，就会忘记，这样带来的危险是非常大的。

什么是等电位呢？

等电位就是等电势。说白点，等电位就是开发商为卫生间留的安全防触电措施，防雷、防静电、防触电。

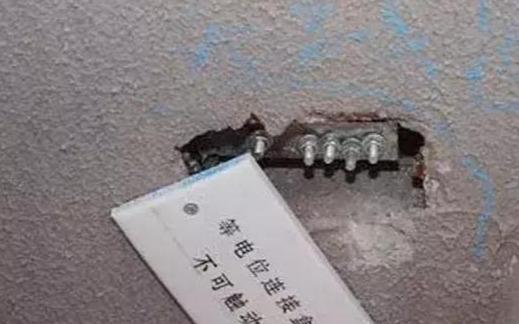

但要后期安装才能启动。每个家庭都有，如果你不知道的话就仔细看看卫生间，一般都在卫生间墙面离地30公分左右或水盆附近。

简单来说等电位就是一种装置，可以将家里所有在外的水、燃气等管道的地方，用电线连在一起，然后集中到这个等电位联结端子箱里。

通俗一点来说，在卫生间的等电位就是用于洗浴设备及相关插座的接地。

有这个等电位联结端子箱的存在，就能大大提高保护人身，防止触电。（不过前提是要连接上才能有效避免触电）

二、等电位的作用

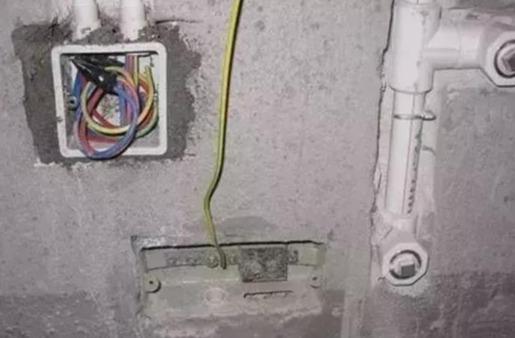

大家都知道，卫生间的水路都是相互连接的，等电位的作用就是将电线的一端固定在金属出水口上，另一端连接盒内的接线端子。

业主洗澡用水时，如果遇到突发状况，导致电流通过出水口，电线就会在第一时间将电流引致接线端子处进行分解，起到类似于接地线的作用。

这样就可以很好的避免触电事故发生，为我们家居安全生活提供一份有力的保障。

三、卫浴间等电位施工要求

进行卫浴间局部等电位联结时，必须将金属给排水管、金属浴盆、金属采暖管和地面钢筋网通过电路联接到等电位端子板上。

当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。金属地漏、扶手、浴巾架、肥皂盒等孤立之物可根据情况是否做等电位。

四、等电位安装施工标准

材料要求：所用的材料有钢板、带铁、钢筋、铜板、BV线等，这些必须是合格产品。

1、安装要求：等电位连接时，要注意各导体间的连接焊接部分，不能有夹渣、咬边以及气孔未焊透的情况。

2、带铁的焊接搭接时要注意，长度不能小于带铁宽度的2倍三面施焊，钢筋的搭接长度不能小于直径的6倍双面施焊。

3、等电位连接时，各分项金属导体的连接处，要留有足够的接触面积，并保证接触面导通性良好。

4、埋入地下的连接线，千万不要使用铜裸线，连接线应该采用钢材的导体，还要进行防腐处理。焊接处要防腐两遍，导体之间的连接严禁采用螺栓压接。

5、等电位连接端子板时，必须紧固且接触面无锈蚀。

6、辅助等电位箱跟管子连接时，管道内如果有塑料连接件，可以做跨接处理。

7、卫生间的局部等电位连接不能跟卫生间外的PE线相连。
