三相异步电动机工作原理图解 三相异步电动机的结构入手(3)

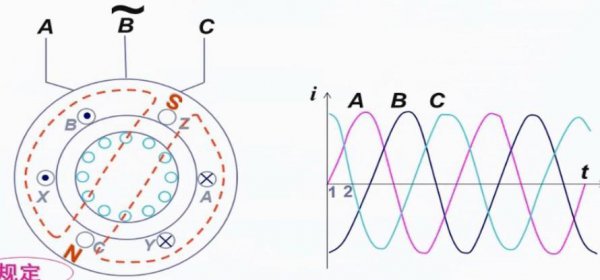

所以我们看一下在第一个时刻，a相上的电流是等于零的，所以a相中没有电流。

b相上的电流是小于零的，所以b相的电流是从末端流入、从首端那流出的。

c相电流是大于零的，所以c相的电流是从首段流入，从末端流出。

备注：

安培定则，也叫右手螺旋定则，是表示电流和电流激发磁场的磁感线方向间关系的定则。

通电直导线中的安培定则（安培定则一）：

用右手握住通电直导线，让大拇指指向电流的方向，那么四指指向就是磁感线的环绕方向；

通电螺线管中的安培定则（安培定则二）：

用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端是通电螺线管的N极。

在这个时候，我们可以用右手判断一下，定子中将形成相应的磁场。用同样的方法，我们可以看一下在第二个此刻，定子绕组中的电流以及磁场的情况，这时候，磁场逆时针旋转了60度。

相应的第三个时刻，所具有的磁场。

以及第四个、第五个、第六个时刻所具有的磁场，当我们通电一个周期之后，旋转磁场在空间旋转一周，注意我们这里的三相异步电动机它的极对数是等于一的。

1.当三相感应电动机定子接三相电源时，在气隙中产生以同步速旋转的旋转磁场。

2.旋转磁场切割转子导体，在转子导体中产生感应电动势。转子绕组自行闭合，转子中产生电流。

3.转子绕组在磁场中受力，产生电磁转矩，驱动转子旋转。

4.旋转磁场的转速（同步速）:

5.改变通入电流的相序（对调任意两根电源线）就可以改变旋转磁场的转向，从而改变电机的转向。
