ups是什么意思 简述UPS的组成原理及工作流程

小编为你解答简述UPS的组成原理及工作流程和ups是什么意思的知识内容，接下来一起来看看吧。

可能很多朋友不知道UPS电源是什么？因为在我们的日常生活中比较少见，其实UPS电源也就是不间断电源，功能类似于一个蓄电池。

如果我们的电脑连接上了UPS电源，当遇到突然停电的情况，电脑就会自动切换到UPS供电，保证电脑上的数据不丢失。

下面九六家小编将给大家详细讲讲UPS电源是什么以及UPS不间断电源的作用。

什么是UPS？

UPS（Uninterruptible Power System/Uninterruptible Power Supply），即不间断电源。

顾名思义就是，不停电的电源，但是它是真的不停电吗？

其实它不是不停电，而是停电了，我们或者机器设备感觉不到，又送上电了。

首先说一下他的分类，我个人把它分为两类，一类大型的，一类小型的。

小型的就是把各种设备集中到一个电脑主机大小的机箱内部，大型的却是有三到四面屏组成的。

但是他们的原理基本都是相同。主要是正常运行时使用市电进行供电，当市电停止后迅速切换到蓄电池经过逆变进行供电。

切换时间一般后背式的时间为10ms，而在线式的切换时间为5ms。

大家都知道我们国家用电一般是50HZ，那么也就是周期是20ms，也就是切换时间在半个周期内完成了，这样机器设备只是认为这是本周期内部的瞬时值变化，而不是停电，就行成了不停电的电源。

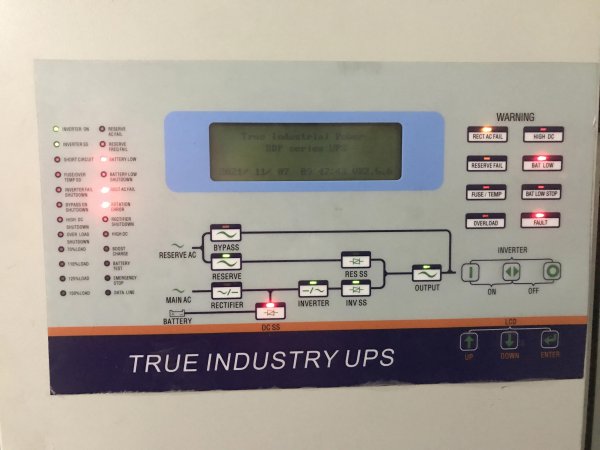

大型的UPS一般分为三到四面的配电屏，其中主要有馈线屏，直流屏，控制屏，逆变器屏等等，它的工作原理其实很简单，有三路电源的输入，其中两路交流一路直流。

两路交流中一路为工作电源，它通过整流后，在进行逆变后，通过快速切换开关送给输出电源；

而另一路交流电源为旁路电源和检修电源，这一路电源一般通过保安段的电源引入，他主要是在工作电源和直流电源均没有电后，自动切换到旁路或者检修时手动切换到检修状态。

而直流电源接到工作电源整流后的回路，并接到一起后，再经过逆变输出。

工作流程：

正常工作，工作电源整流逆变后输出。

工作电源失电，整流器关闭，直流电源逆变后输出。

工作电源，直流电源失电，旁路电源通过快速切换开关供电。

检修状态，旁路直接供电。

整流器损坏，直流通过逆变器供电。

逆变器损坏，旁路电源通过切换开关供电。

切换开关不能切换，工作电源和直流电源停电后，UPS直接失电。

在发电厂中UPS上接引的都是最重要的交流负荷，一般要求全厂停电后也不能有停止的负荷会接到上面。

其他的如重要泵类的负荷，一般接到保安段或者直流段，确保机组在全厂失电后重要设备的安全。

以上就是简述UPS的组成原理及工作流程和ups是什么意思的详细内容了，希望能给您带来帮助！
