双绞线是什么有多少种类型 双绞线的接线方法与标准介绍(2)

双绞线的线序与接法

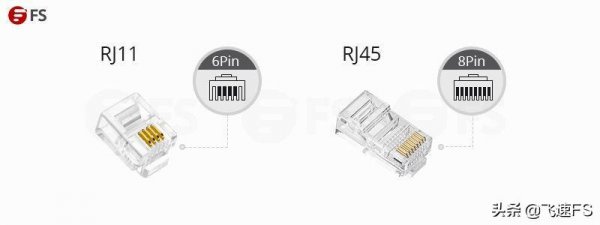

双绞线按照一定的规范标准进行排列并与RJ45连接器相连接，就形成了我们日常生活中所见到的网线。下面将对双绞线的线序以及双绞线接法进行详解。

双绞线线序介绍

TIA（电信工业联盟）/EIA（电子工业联盟）所制定的布线标准中，将双绞线的线序规定为了568A与568B两种线序。

568A线序—— 1-绿白 2-绿 3-橙白 4-蓝 5-蓝白 6-橙 7-棕白 8-棕

568B线序—— 1-橙白 2-橙 3-绿白 4-蓝 5-蓝白 6-绿 7-棕白 8-棕

双绞线的接线方法

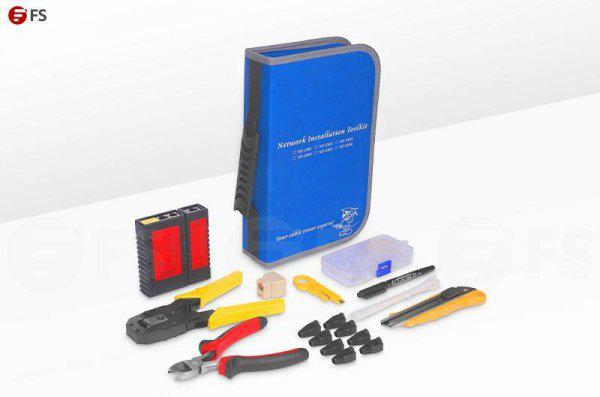

在理清双绞线排列顺序后，准备好电缆剥线钳、压线钳、网线测试仪（或直接准备一个网络安装工具包），然后遵循以下几项接线步骤，便可轻松实现双绞线与连接器的连接。

Tips：在安装任何连接器之前，请先阅读产品说明。

步骤1

测量将进行接线制作的双绞线的尾端，然后使用电缆剥线钳将其修剪到合适的长度。

第2步

使用电缆剥线钳从电缆末端剥去约 1.5英寸的护套。

第3步

从电缆上拉出修剪过的护套，露出内部导体。如果存在护套开缝线（通常是白线），请将其与导体分开并将其修剪至护套边缘。

步骤4

将所有缠绕的导线分开，以便您可以看到每根单独的导线。

第5步

按照线序排列导线。

第6步

修剪导线，使末端齐平，确保电缆的护套可置于连接器内。

第7步

将导线按照线序插入连接器，确保所有导线与连接器引脚正确对齐。

第8步

小心地将连接器和电缆放在压线钳中，然后将连接器中的引脚推入连接器内部。安装完成。

整个安装完成后，您应该检查确保所有引脚都已压接到各自的导体中。如果连接器没有正确压接，请打开连接器按照步骤重做。

以上分享的双绞线的接线方法与标准介绍、双绞线是什么有多少种类型的全面知识讲解，希望能帮到您。
