止回阀是仅允许介质沿一个方向流动的设备。因此，它们通常被称为“单向”或“单向”阀。它们是两通阀，这意味着它们具有一个入口和一个出口。

它们不需要用户或执行器来起作用，因为它们会根据系统中的压力自动工作。止回阀主要用于防止污染和防止介质倒流引起的设备损坏。

止回阀工作原理

由于止回阀无需用户操作，因此需要压差才能工作。为了使流体从入口流向出口，需要更高的上游压力。阀工作的入口和出口之间的最小差称为“爆裂压力”，该差根据阀的尺寸和设计而变化。

如果出口侧压力较高，则流体将试图通过止回阀向后移动。然后设计成由于该“背压”而关闭。

由于止回阀允许一个方向的流动，因此以正确的方向安装至关重要。通常，有一个箭头清楚地描述了方向，如图1所示。如果向后安装，则介质将无法沿所需的流动方向通过阀门。

止回阀的类型

根据阀门的设计，它们的操作会略有不同。弹簧式单向阀是最常见的。但是，下面列出了其他常用的类型。还有其他具有特殊功能的类型，例如入口过滤器，柔性膜片或机械超驰控制杆，但它们并不常见。

弹簧式单向阀

弹簧式单向阀

直插式弹簧止回阀设计简单，是最常用的。这种阀具有一个密封盘，该密封盘在弹簧的帮助下关闭。当介质流入阀的入口时，压力需要大于弹簧力（开启压力）。

当入口压力小于弹簧力（无入口压力或有背压）时，阀瓣将密封开口，阻止介质流动。为了进行检查和维护，需要将阀门从管线上完全拆下。图1和图2是可以串联拧入管道的弹簧式串联止回阀的示例。

相同的概念可以应用于弹簧式Y型止回阀。但是，阀瓣和弹簧相对于管道成一定角度，这使阀壳体呈Y形。这样可以在仍安装阀门的情况下进行检查和维护。

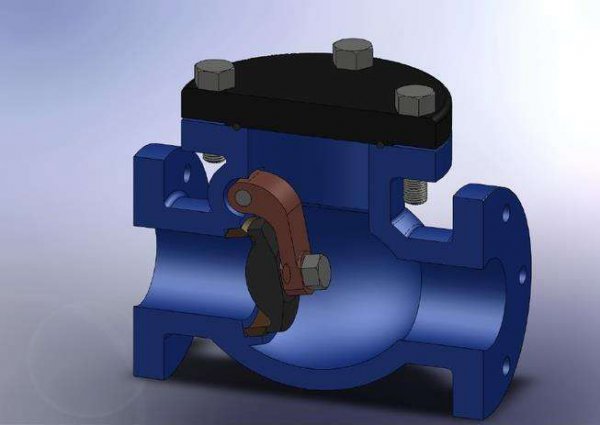

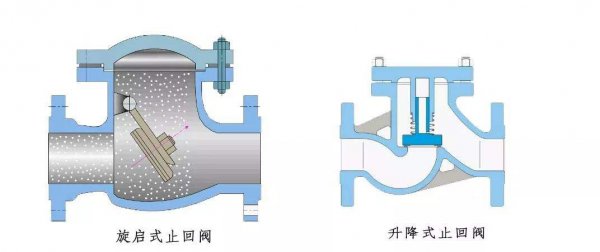

旋启式止回阀

该变型只是根据介质流动方向打开和关闭阀瓣摆幅。圆盘连接到铰链，铰链连接到阀体。当介质流入时，入口压力高于出口压力，因此阀瓣摆动打开，从而允许流体通过。在没有压力或反压的情况下，它迫使摆动盘关闭并密封开口。

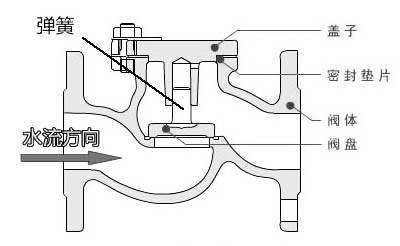

升降式止回阀

升降式止回阀采用金属对金属密封副，只在需要较少回流密封的情况下才可使用，一般只在水系统中使用，因此通常用来防止蒸汽疏水阀冷凝水的倒流，也可用于冷凝水管中的离心泵出口。

升降式止回阀的阀瓣是自动工作的，一般是在阀门的进出口之间有个圆锥形阀瓣压在金属阀座上。阀瓣上可以加设弹簧以预载。

流体正向流动时，在流体压力作用下，锥形阀瓣脱开阔座，阀门开启。倒流时，阀瓣在自重、弹簧作用力(如果设有弹簧预载)、流体回流压力的共同作用下，回落到阀座上，阀门关闭。
