熔断器的作用和目的 熔断器的工作原理以及选择原则

您可能不了解熔断器的工作原理以及选择原则和熔断器的作用和目的的相关话题，接下来带大家一起了解。

掌握熔断器的结构、工作原理、分类、电气符号、安秒特性、选用原则等。

掌握熔断器在现代电气中的应用。

熔断器俗称保险丝 ，是一种简单而有效的保护电器，被广泛应用于电网保护和电气设备保护。

工作原理

熔断器的熔体与被保护的电路串联，当电路正常工作时，熔体允许通过一定大小的电流而不熔断。

当电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量达到熔体的熔点时，熔体熔断切断电路，从而实现保护目的。

熔断器的结构：熔体和安装熔体的熔管（或熔座）。

作用：短路和严重过载保护

应用：串接于被保护电路的首端

优点：结构简单，维护方便，价格便宜，体小量轻

分类：瓷插式RC、螺旋式RL、有填料式RT、无填料密封式RM、快速熔断器RS

自恢复熔断器等

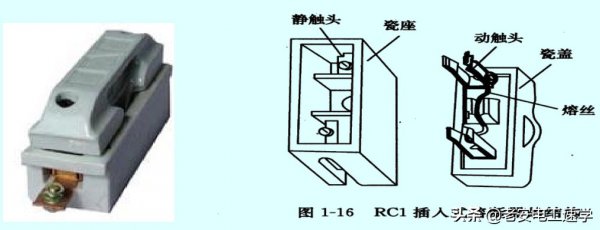

1、瓷插式熔断器

结构：熔体、瓷插件、触点和瓷座。

适用场合：380V及以下低压线路末端或分支电路中，作为配电支线或电气设备的短路保护用，工业与民用照明电路中及中小型电动机中，但不能用于有振动的场合。

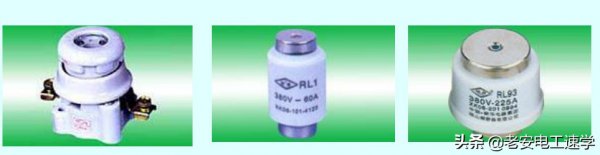

2、螺旋式熔断器

结构：底座、熔体、瓷帽、熔断指示器。

优点：螺旋式熔断器的分断能力较高，结构紧凑、体积小，更换熔体方便，且有熔断指示。

适用场合：用于配电线路中，装入配电屏、控制箱作短路保护，机床电气设备及工业和港口电气保护设备。

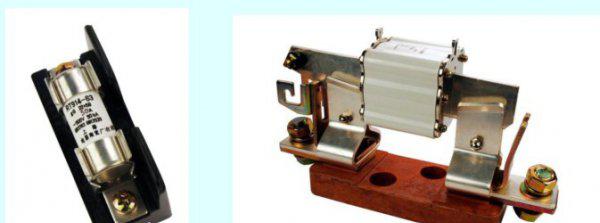

3、有填料式熔断器

有填料式熔断器是在熔断管内添加灭弧介质后的一种封闭式管状熔断器。灭弧介质在目前广泛使用的是石英砂。

结构：瓷底座、弹簧片、管体、绝缘手柄、熔体。

适用场合：用于电压等级500V以下、电流等级1KA以下的电路中，作电缆、导线、电机、变压器及其他电气设备的短路保护。

4、无填料密封式熔断器

结构：熔体装于密闭式硬质纤维管中，采用变截面锌片作熔体。
