骁龙888相当于麒麟多少 骁龙888对应麒麟哪个型号

正文核心导读：骁龙888对应麒麟哪个型号和骁龙888相当于麒麟多少的知识内容，一起跟随小编看看具体内容吧！

小米11用户最近有些头疼，有些客户吐槽链接Wi-Fi时会莫名其妙地断线，而且手机升温很快，经过拆机检查发现原来是高通骁龙888处理器有问题。

因为这个处理器的功耗实在是太大，导致升温严重，把一些焊接点都给熔化了，所以导致了小米手机出现了问题。

骁龙888功耗有多“离谱”？

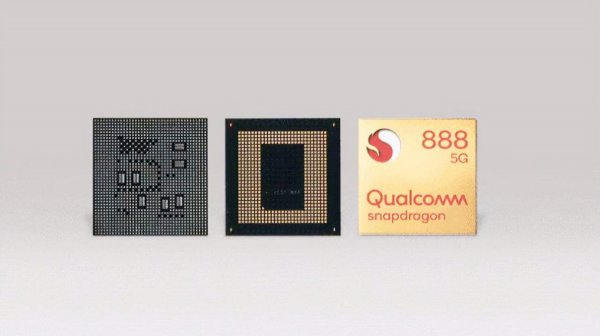

高通888的芯片功耗到底有多离谱呢？据说是比上一代骁龙865的功耗高了40%左右。

这对于功耗极度敏感的CPU来说实在是一个不可原谅的数据，更高的功耗就意味着更高的耗电量。

在电池容量不变的情况下，手机的续航能力将会大大降低，高通888对比同类型的产品功耗也是一览众山小。

我们举一组数据就可以知道：华为的麒麟950CPU单核功率是1.82w，而骁龙888竟然达到了3.16w，接近于麒麟950的两倍，多核功率更是直接达到了8.34w。

高通的这款处理器功耗问题为啥解决得这么差呢？关键在于找错了生产代工厂家。

我们都清楚现在世界上能够加工5nm工艺芯片的公司就那么几家，三星、海力士和台积电，高通的这批处理器都是找三星代工的。

三星公司并没将5nm工艺技术吃透，在单位面积的晶体管数量要远低于台积电的技术，所以功耗就比较大。

又因为最近疫情的影响导致了三星的产能不足，所以生产仓促，加之高通公司想多赚一点利润图省钱少给一点代工费，最后导致了这种局面的发生。

功耗的高低是一款CPU的重要指标，我们一直在追求集成度就是想做到在相同的功能下功耗能降低。

所以说三星的5nm工艺严格来说还不如14nm或者7nm。从高通找三星代工翻车我们可以看出，硅晶体管的物理极限快要到了，集成度越高其加工技术就越不友好。

硅锗等传统晶体管的物理极限是受到原子尺寸间距影响的，同时如果晶体管的栅长越短那么电子漏电的概率就会越大，栅漏电越严重，那么电路的功耗就越大。

理论上来说传统的晶体管结构的物理极限就是7nm，所以对于三星公司来说5nm工艺翻车并不丢人，只能说摩尔定律已经不适用了，未来提高芯片集成度的难度会很大。

硅基芯片出路在何方？

对于硅基晶体管的物理极限，我们有什么应对的方法呢？其实增加单个电路的运算速度或许是未来的一个发展方向。

因为数据处理与计算量比较庞大，在以前我们通常都是用提高集成度的方式来解决。

其实所谓提高集成度就是增加运算单元的数量，一个逻辑门代表二进制的一个位，一个萝卜一个坑，萝卜多了就多挖坑，这样在不增加芯片表面积的情况下只能提高密度了。

但是我们可以设想一下一个坑放多个萝卜的话，这样问题也可以得到解决。当然这个方式对于硅基晶体管来说不好做，所以只能推翻现有的半导体运行的逻辑，从基础物理层面来解决这个问题。

量子理论是未来芯片发展的指导思想，量子芯片将突破现有半导体的天花板，彻底解决功耗问题。
