一根网线解决iptv和千兆路由 两者共用一根的方法步骤(2)

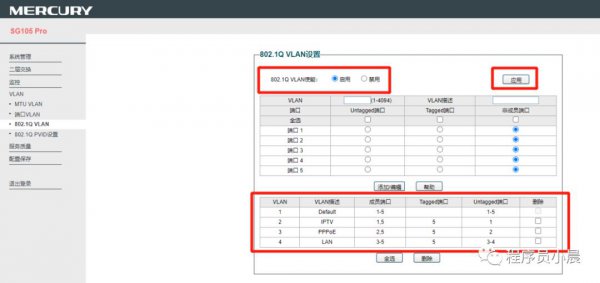

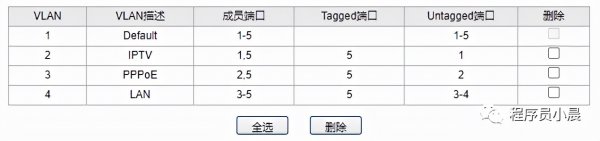

VLAN 1是默认的不用修改；

VLAN 2包含两个端口，端口1是Untagged，端口5是Tagged，用于IPTV

VLAN 3包含两个端口，端口2是Untagged，端口5是Tagged，用于路由拨号

VLAN 4包含三个端口，端口3和4是Untagged，端口5是Tagged，用于局域网

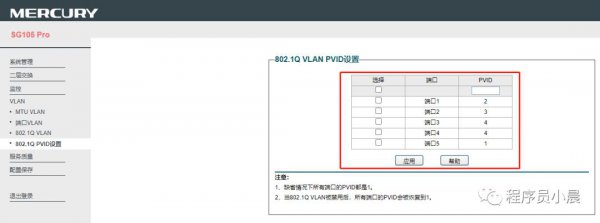

第五步：配置PVID

如上图所示，选中端口1，在右边的PVID下空格处填入2（相当于将VLAN2分配给IPTV）；

选中端口2，右边填入3（相当于将VLAN3分配给路由拨号）；

选中端口3和4，右边都填入4（相当于将VLAN4分配给局域网）；

选中端口5，右边填入1（保持5口为Tagged），用于统一输出。

第六步：注意！一定要保存配置，否则交换机端口即恢复出厂设置，白忙活半天。
