一根网线解决iptv和千兆路由 两者共用一根的方法步骤

正文核心介绍：一根网线解决iptv和千兆路由的相关介绍，具体内容如下：

一般家庭装修，弱电箱都会在入户鞋柜处，分别预埋网线到各个房间，集中统一到弱电箱管理。然而弱电箱内放无线路由器，又必然致使部分房间wifi信号减弱，且散热不佳，影响光猫及路由器的稳定运行。

家里办了500Mbps宽带+IPTV，客厅到弱电箱只预埋了一根网线，现在要解决如何既可以实现高速（千兆）上网，无线wifi信号稳定，又可以同时看IPTV问题。

目标

1、主路由器放电视柜位置，实现全屋内部有线网络1000Mbps传输。

2、电信的IPTV正常观看。

方案1：返修加网线

购买新的超五类纯铜网线，拆掉电视机旁的网线面板，将网线抽出一部分和新网线连接打结，从弱电箱那头慢慢抽出去。以此方法确保弱电箱到客厅三根网线，分别作用：

1、光猫IPTV口连接客厅电视盒子用于电视播放；

2、光猫千兆口连接客厅无线路由器，用于拨号上网；3、客厅无线路由器到弱电箱交换机，分流网络到各个房间。

优缺点

优点：便宜、稳定、带宽不打折扣，日后千兆以上网络入户也没有问题

缺点：费事，需要有很强的动手能力，且当初装修预埋线管能够装得下

方案2：使用分线器

原理：百兆网络其实4芯网线就足够，用分线器将8芯网线分为2组，一组走宽带，一组走IPTV，互不干扰。

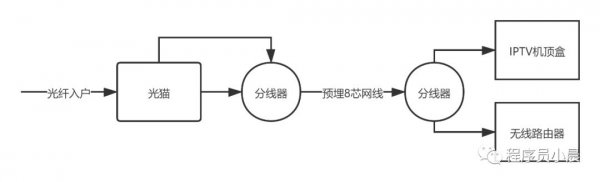

示意图：

如上图，在光猫侧分线器分别接IPTV口和LAN口，在客厅侧分线器原来接IPTV口的线接IPTV机顶盒，LAN口的线接无线路由器。

优缺点

优点：简单，成本低（一对分线器大约30-40元）

缺点：对于带宽小于100Mbps没有问题，大于100Mbps就不能满速跑了，因为4芯网线最高理论网速就是100Mbps。网络依然交于光猫拨号上网，弱电箱夏天散热差的情况下，会严重影响网络稳定性。

方案3：VLAN Trunk（强烈推荐方案）

设备准备：

1、六类或超五类短网线5根（1-2m长度即可）

2、水星S105 Pro双层Vlan 5口交换机2台，目前在网销售的最便宜的千兆网络交换机，唯一不足是不支持POE供电，故而弱电箱内需最低2个供电插孔。

配置方法：

1、光猫配置改为桥接模式。这个如果搞不定可以找运营商工作人员帮忙设置，最好是要到宽带拨号的账号、密码及光猫的最高权限密码自行处理，此问题网上教程很多不再赘述，如有需要后续单独再写一篇文章详细叙述。

2、两个交换机划分3个VLAN，一个用于IPTV，一个用于给路由器拨号上网，一个用于室内局域网传输。

第一步：网线连接交换机，电脑网卡设置为192.168.0.X。交换机的默认管理IP是192.168.0.1， 用户名和密码都是admin。用浏览器登录即可：

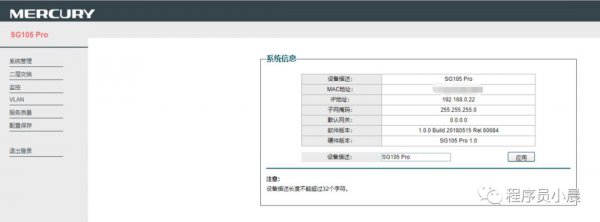

第二步：更改交换机的管理地址。可以直接设置为你内网的IP地址，后面方便维护。此处我设置为192.168.0.22（客厅端连接路由器及IPTV使用）

第三步：关闭IGMP侦听：

第四步：添加VLAN：

首先启用802.1Q VLAN。然后，依次添加3个VLAN配置。 其中第5口做为复用口，在添加VLAN的时候，把5口选项设置为Tagged端口。
