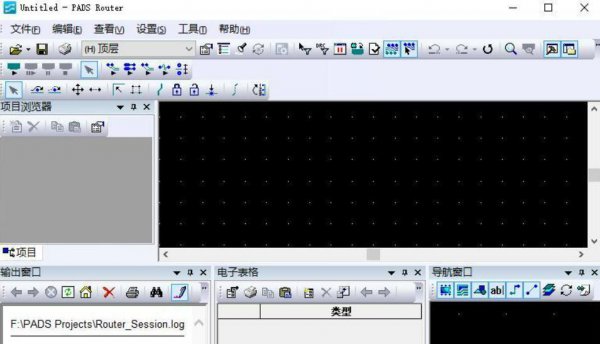

PADS Router：用来对布局好的PCB布线，布线完成之后再返回到PADS Layout中进行铺铜等处理，PADS Router的界面如下图所示：

3、Cadence

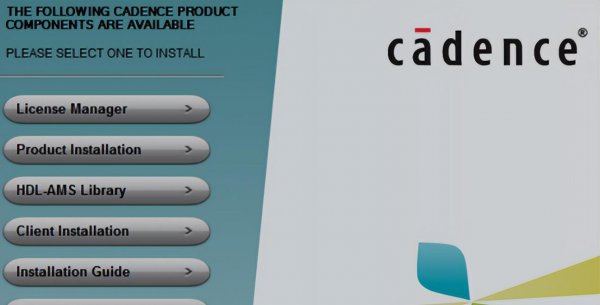

Cadence Allegro是Cadence推出的先进PCB设计布线工具。

Allegro提供了良好且交互的工作接口和强大完善的功能，和它前端产品Capture的结合，为当前高速、高密度、多层的复杂PCB设计布线提供了最完美解决方案。

它几乎可以完成电子设计的方方面面，包括ASIC 设计、FPGA 设计和PCB 板设计。

Cadence 在仿真、电路图设计、自动布局布线、版图设计及验证等方面有着绝对的优势。Cadence 包含的工具较多几乎包括了EDA 设计的方方面面。

Cadence allegro不容易上手，一般只有大公司用，特别是做电脑主板的公司用，因为这个软件功能强大，画大型板子有优势。如电脑主板，大型工控板，服务器主板，等大型板子，它的效率和优势非常明显。

所以它的市场目前主要还是在电脑主板，大型工控板，服务器主板，等这些大型板子上，以及现在一些平板电脑，手机板也会有少量公司用。

4、Eagle

Eagle 由德国的 CadSoft 于 1988 年发布（31 年的历史），曾经归属于 e 络盟一段时间，2016 年被大名鼎鼎的 AutoDesk 纳入旗下，成为其 CAD 工具中重要的一员。
