画电路图用什么软件比较好 六种常用的电路设计软件

今天分享：六种常用的电路设计软件和画电路图用什么软件比较好的知识，很不错的经验小知识，建议收藏哦！

原理图设计，PCB设计是硬件工程师工作的重要内容，今天我们就来认识几款电子工程师常见常用的电路设计软件，相信肯定有一款是你正在使用的。

1、Altium designer

Altium designer是业界一款非常常用的电路设计软件，很多人熟悉这款软件是在学生时代。2005 年年底， Protel 软件的原厂商 Altium 公司推出了 Protel 系列的最新高端版本 Altium Designer 6.0。

Altium Designer 6.0 是完全一体化电子产品开发系统的一个新版本， 也是业界第一款也是唯一一种完整的板级设计解决方案。

Altium Designer 是业界首例将设计流程、 集成化 PCB 设计、 可编程器件（如 FPGA） 设计和基于处理器设计的嵌入式软件开发功能整合在一起的产品。

一种同时进行 PCB 和 FPGA 设计以及嵌入式设计的解决方案， 具有将设计方案从概念转变为最终成品所需的全部功能。

Altium Designer的版本更新很快， 截止2022-5-19 已经更新到 Altium Designer22.4.2，详细可见 Altium 版本发布说明：

https://www.altium.com/cn/documentation/altium-designer/public-release-notes

对于嵌入式硬件工程师和电子设计硬件爱好者来说， Altium Designer 确实是一个不错的电子设计软件，最新版本的Altium Designer结合了多项特性和功能，其中包括：

先进的布线技术

支持前沿刚柔结合板设计

强大的数据管理工具

强大的设计复用工具

实时的成本估算和跟踪

动态智能供应链

原生3D可视化和间距检查

灵活的发布管理工具

在统一的设计环境中交付上述所有功能并执行整个设计过程——其目的是提供最佳生产率，这在同类产品中尚属首创。Altium Designer特有的统一性让设计数据可以在不同设计领域间无缝移动。

2、Pads

PADS是一款制作PCB板的软件。PADS包括PADS Logic、PADS Layout和PADS Router。

PADSLayout（PowerPCB）提供了与其他PCB设计软件、CAM加工软件、机械设计软件的接口，方便了不同设计环境下的数据转换和传递工作。

PADS作为一款设计原理图和PCB的专业软件，功能十分强大，尤其是在多层板的设计上。这里我们不和其它同类软件做比较，每个软件都有自己的有点，全看自己的爱好和工作环境。

在具体的设计过程中，主要使用到PADS的3个组件，分别为：PADS Logic、PADS Layout、PADS Router。

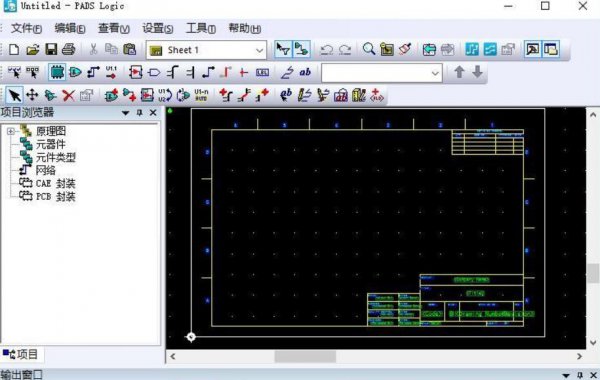

PADS Logic：用来设计原理图，同时原理图库和库中的元器件也需要在PADS Logic中进行，界面如下图所示：

PADS Layout：用来设计PCB，主要是在前期对PCB进行布局、后期对PCB进行铺铜、设计验证等，同时库中的封装也需要在PADS Layout中进行新建和编辑。

当然PADS Layout也可以进行布线，但是我们一般把布线的任务交给更加专业的PADS Router，PADS Layout界面如下图所示：
