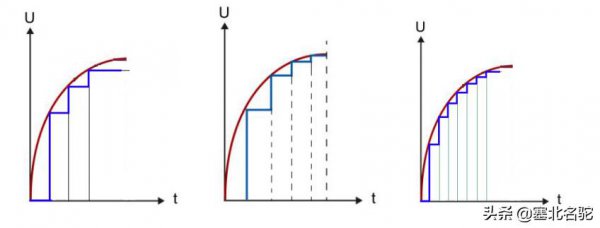

可以看出，左图模块精度最低，与实际曲线的误差也最大；右图相对精度最高，得到的近似值也就更为准确。

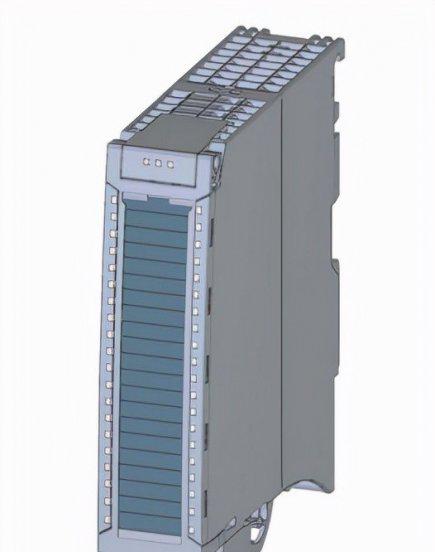

以模拟量输入模块AI 8*UU/I HF （订货号：6ES7531-7NF00-0AB0）为例，其技术特性为：

（1）8个电气隔离模拟量输入

可按通道设置为电压、电流的测量类型

16位精度（包括符号）

16位的精度，如果以单极性测量来看，可分段2^15=32768个增量。测量范围为4-20mA的话，最小的增量为16/32768=0.49uA。也就是说小于0.49uA的变化，模拟量输入模块就不会识别。

标定模拟值

CPU从模拟量输入模块接收而来的信号是离散化的值，在进一步处理时，一般需要将离散值再次转化成实际过程值（Real）来进行计算。在此，将值范围（如0-27648）到实际数据（如0-1500KN）的转换过程，称之为标定。

可以实用SCALE块来对模拟量值进行标定，如下图所示。

其中：

IW120是来自变送器的值，经过模数转换，变为0-27648的增量型数据；

HI_LIM和LO_LIM分别为实际物理量的上、下限值；

转化后的值，由输出”OUT“端写入存储区域（MD204），供后续进一步处理。
