cad标注样式设置参数最合适 怎么设置到最标准的(3)

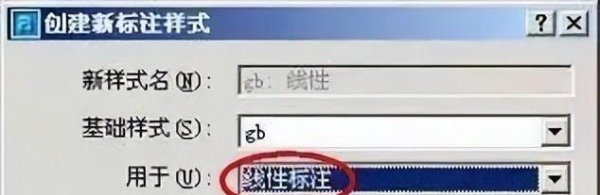

6、点击“继续”，为线性标注设置好参数。

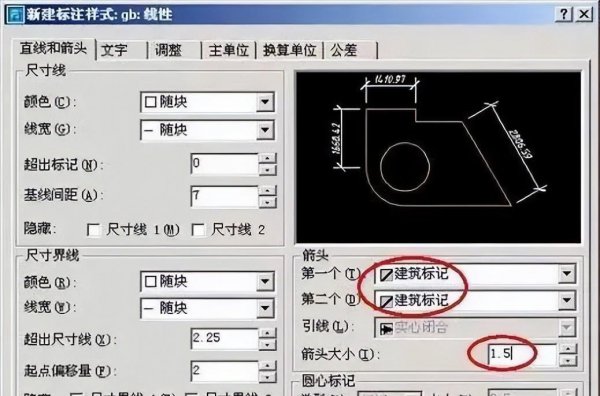

如果是建筑图，只需要将箭头该为建筑标记，再将箭头大小值改小一些。这里的值为斜线的水平投影长度，国标要求中斜线长为2~3mm。

其他所有参数均按照公共参数来设置，如果是机械图，箭头以及箭头大小都不用改。

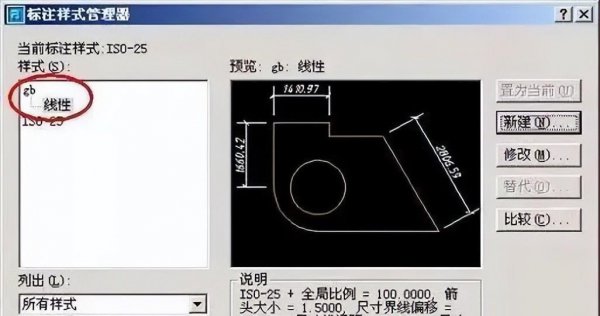

7、点击确定，可以看到gb样式下的线性标注子样式。

8、设置直径标注子样式。

继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。将文字对齐方式选为“ISO标准”，这能让直径的尺寸成水平标注。
