cad标注样式设置参数最合适 怎么设置到最标准的

今天小编介绍cad标注样式设置参数最合适的生活小知识，具体详情如下：

CAD标注样式如何正确设置？学会这样标注，图纸观赏性提升10倍。

AutoCAD标注样式的国标设置方法：

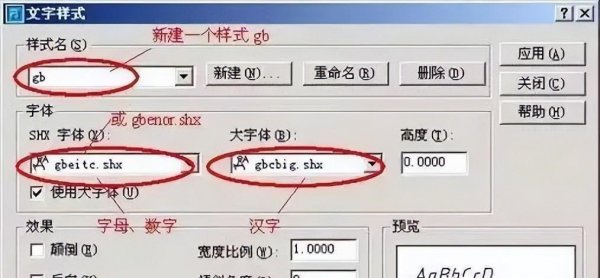

文字样式设置：AutoCAD中优先考虑*.shx，也就是AutoCAD专用字体（SHX字体），尽量少去使用Windows下载的TrueType字体（TTF字体）。下图为符合国标的文字样式：

尺寸样式设置：

第一步：设置公共参数（1~4）

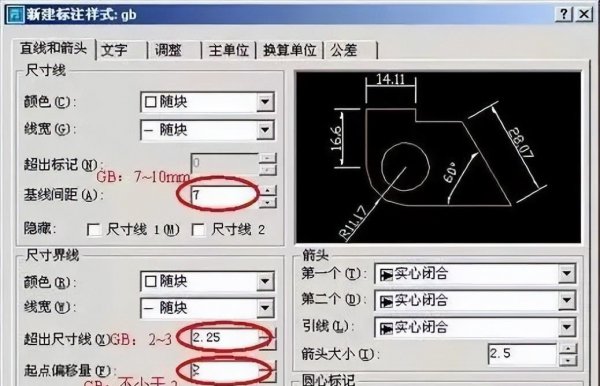

1、新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数，如图。

图中的起点偏移量为建筑图标准，如果为机械图，可按默认值不变。

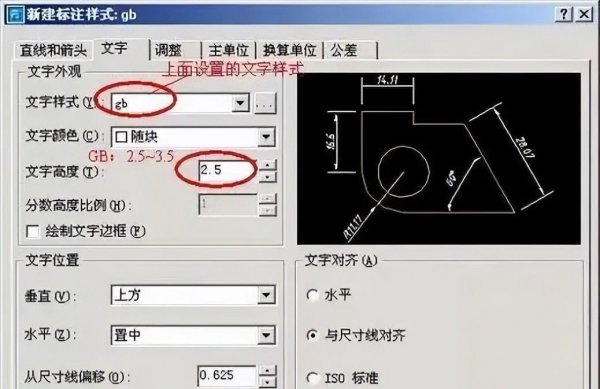

2、选择尺寸文字样式

3、考虑标注比例因子

比例因子DIMSCALE取比例的倒数，如果出图的比例为1：50，DIMSCALE=50；如果出图的比例为1：100，DIMSCALE=100……这是在模型空间出图的情况。

如果是利用布局，就选择“按布局（图纸空间）缩放标注”，不需指定DIMSCALE的值。
