等电位是什么意思 等电位连接作用及导通性测试(3)

⑶ 金属管道等电位连接

建筑物内的金属管道、装有金属外壳排风机、空调器的金属门、窗框或靠近电源插座的金属门、窗框以及距外露可导电部分伸臂范围内的金属栏杆、吊顶龙骨等金属体需做等电位连接。

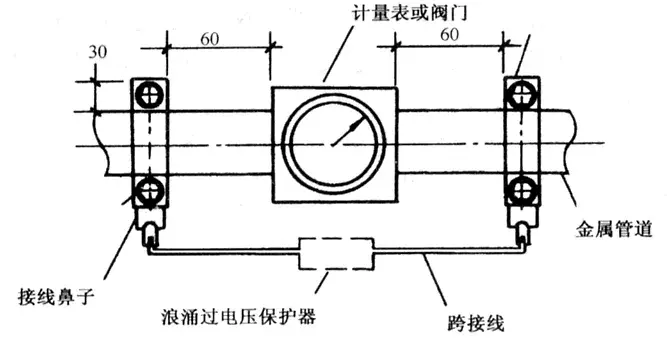

金属管道的等电位连接线或跨接线可焊接，不能焊接的用管卡连接。金属管道的等电位连接方法如图5所示。

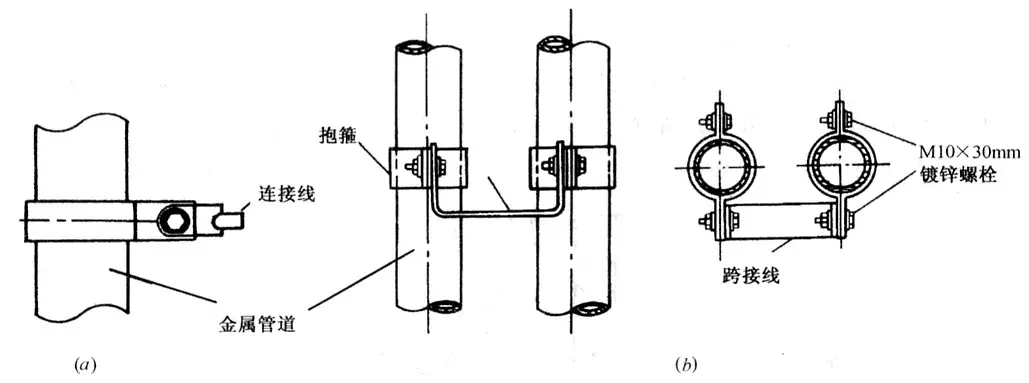

金属管道的等电位连接

（a）单根钢管；（b）多根并列钢管

⑷ 金属线管等电位连接

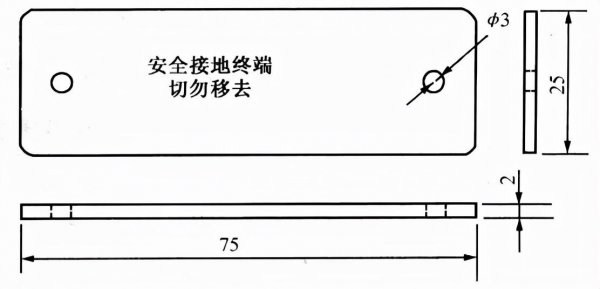

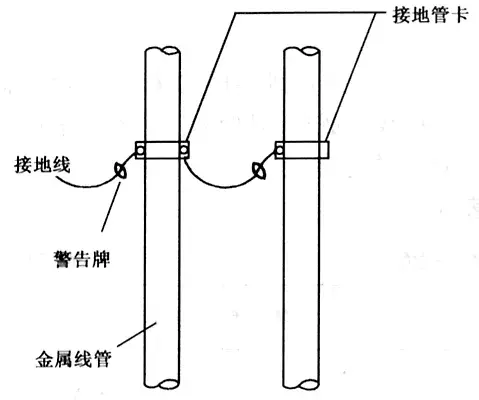

配电金属线管、金属线槽、电缆桥架等应作等电位连接。等电位连接处应悬挂警告性告示牌，警告牌由白色塑料制成，上面印有红色字样。金属线管等电位连接如图6所示，接地警告性告示牌如图7所示。

等电位连接线

等电位连接时各导体间的连接可采用25mm×4mm的镀锌扁钢焊接，焊接处不应有夹渣、咬边、气孔及来焊透等情况。

我们也可采用管箍压接，压接时应把接触面刮干净，有足够的接触压力和接触面积。安装完毕后刷防护漆。

等电位连接端子板采用螺栓连接，以便拆卸进行定期检测。等电位接地干线可选用铜带、扁钢、圆钢等，支线可选用有黄绿相间绝缘层的铜芯导线。

等电位连接线应有黄绿相间的色标，在等电位连接端子板上应刷黄色底漆并标以黑色记号。其符号为“↓”。

对于暗敷的等电位连接线及其连接处，电气施工人员应做隐检记录及检测报告，对于隐藏部分的等电位连接线及其连接处应在竣工图上注明其实际走向和部位。

等电位连接导通性的测试

等电位连接安装完毕后应进行导通性测试，对等电位连接用的管夹、端子板、连接线、有关接头、截面和整个路径上的色标等进行检验，通过测定来证实等电位连接的有效性。

测试用电源可采用空载电压为4～24V的直流或交流电源，测试电流不应小于0.2A，当测得等电位连接端子板与等电位连接范围内的金属管道等金属体末端之间的电阻不超过3欧时，可认为等电位连接是有效的。

若发现导通不良的管道连接处，应作跨接线，在投入使用后应定期作导通性测试。

以上分享的等电位连接作用及导通性测试和等电位是什么意思的经验小知识，希望看完本文能给您带来一点帮助！
