等电位是什么意思 等电位连接作用及导通性测试(2)

⑶ 辅助等电位连接(SEB)

在建筑物做了总等电位连接之后，在伸臂范围内的某些外露可导电部分与装置外可导电部分之间，再用导线附加连接，以使其间的电位相等或更接近，称为辅助等电位连接。

辅助等电位连接必须包括固定式设备的所有能同时触及的外露可导电部分和装置外可导电部分。

等电位连接施工

总等电位连接一般设置在地下设备层的配电室内。在配电室内便于接线的位置装设等电位连接端子板，并通过接地干线在至少两处以上与接地体可靠连接。

建筑物内需作等电位连接的设施用连接导体接至等电位连接端子板或就近与接地干线连接。

变压器的中性点、低压供配电系统的中性线(N线)、电气设备接地保护线(PE线)直接接在总等电位连接端子板上。

其他非电气系统的金属装置如电梯轨道、吊车、金属地板、金属门框架、设施管道、电缆桥架等大尺寸的金属物体，应以最短路径接在最近的等电位接地干线上或其他已做了等电位连接的金属物体。

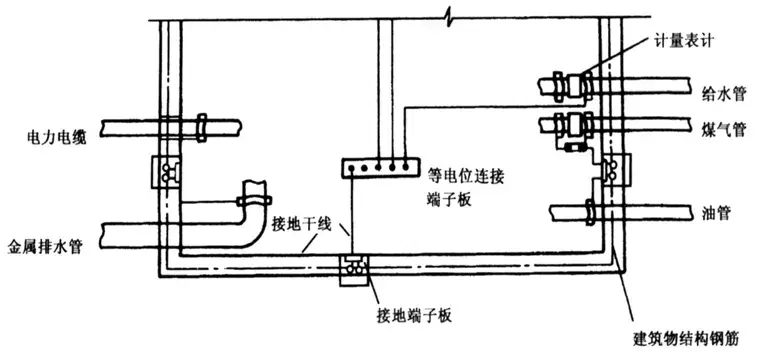

各导电物体之间宜附加多次互相连接。高度超过20m的建筑物，在地面以上垂直每隔不大于20m处，连接端子板应与引下线连接。如图2所示为建筑物设备层总等电位连接平面图。

⑴ 电缆等电位连接

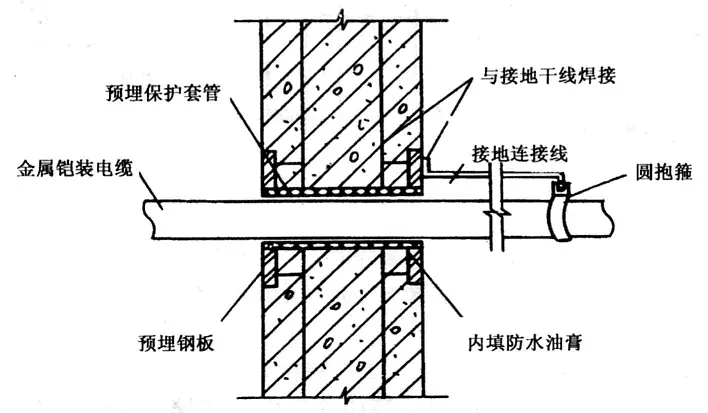

金属铠装电力电缆、电话电缆等的金属外皮，进户穿墙保护套管等应作等电位连接。先用圆抱箍与电缆的金属外护层紧固，再用25mm×4mm的镀锌扁钢接地干线焊接。

保护套管应用防水油膏填实，防止漏水。电缆等电位连接安装做法如图3所示。

⑵ 计量表或阀门等电位连接

给水管、煤气管等通常带有计量表或者阀门，等电位连接时应在计量表或阀门处作跨接，跨接线可用 25mm×4mm 的镀锌扁钢，也可用 6mm2的铜芯软绞线。计量表或阀门等电位连接如图4所示。
