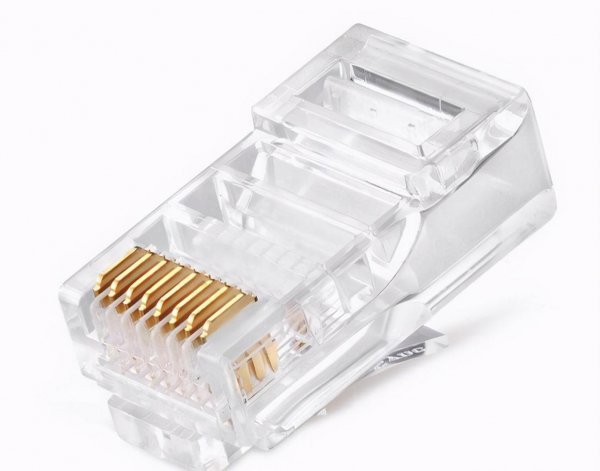

水晶头接法顺序 网线水晶头的接法步骤及注意事项

今天介绍水晶头接法顺序方面的经验，接下来就是全面介绍。

在这个互联网时代，网线是每个家庭都需要用到的，自己要学会网线插座接法。

网线水晶头接法主要有两种，一种是平行线接法，另一种是交叉线接法。那么，网线水晶头接法步骤有哪些？网线水晶头接法注意事项有哪些？

网线水晶头接法步骤有哪些

1、1-3、2-6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：

网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线。

例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

2、100M接法。

这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的。具体是：

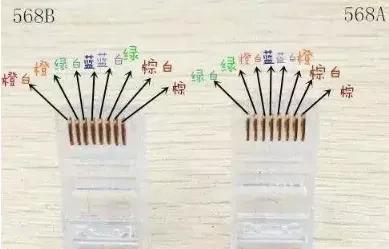

第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色。

从中可以看出，网线的4对芯线并不全都是相邻排列，第1脚、第3脚、第5脚和第7脚包括2对芯线，但是顺序已错乱。

这种接线方法也是应用于集线器(交换机)与工作站计算机之间的连接，也就是“直连线”所应用的范围。

下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：

将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边(下图右边)是一个类似剪刀的头，可以剪掉多余的线头。

下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的线头剪掉。
