花3分钟看一遍单模光纤和多模光纤的区别，以后少花30分钟查资料！

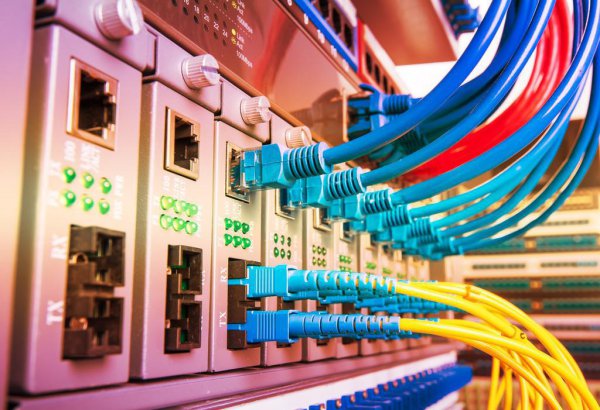

作为专业的通讯员，光纤跳线是最基本、最常用的产品，其分类和应用几乎唾手可得。然而，作为一个过路人或普通用户，这些不同颜色的线条确实有些懵。

为了以通俗易懂的方式介绍它们，单模光纤(通常为黄色)适用于长距离通信传输，多模光纤(通常为橙色、水蓝色和其他颜色)适用于短距离通信传输。

单模光纤和多模光纤的基本概念

单模光纤以一种模式传输，纤芯为9μm，速度为100M/s或1G/s，传输距离超过5公里，采用激光光源。电缆的颜色主要是黄色，连接头主要是蓝色或绿色，适用波长为1310纳米至1550纳米。

多模光纤支持多种模式传输，纤芯50μm/62.5μm，典型速度100M/s，传输距离2公里，1 G/s可达1000m，10 G/s可达550m，光源为LED。

电缆的颜色是1000千兆以上的为橙色，10000兆的为水蓝色，连接头是1000千兆字节以上的为灰色。适用波长为850纳米/1310纳米。

单模光纤和多模光纤的5大区别

1、传输点数的不同：

单模光纤和多模光纤的主要区别在于传输点的模数。单模光纤纤芯直径小，只能在给定的工作波长下以单模传输，传输频率宽，传输容量大。多模光纤是一种能够在给定工作波长下以多种模式同时传输的光纤。与单模光纤相比，多模光纤的传输性能较差。

2、传输信号的不同：

单模光纤只能传输单模信号，而多模光纤可以传输多模信号。

多模光纤：

顾名思义，它是一种能够传输各种模式电磁波(这里当然是光波)的光纤；因为有多种传输模式，所以存在大的模式间色散，并且可以传输的信息容量小。

多模光纤有一个大的纤芯，通常为50微米，数值孔径约为0.2。模式的数量取决于核心的直径、数值孔径和波长。

单模光纤：

只能传输一种模式的信号波，但它必须满足以下条件：纤芯需要更薄，最好是工作波长的3或4倍；因此，单模光在外观上比多模光纤薄得多。因为单模光纤只传输一种模式，所以没有模式色散。
