钢筋锚固长度怎么算深度规范

图4

四、如何查找锚固长度

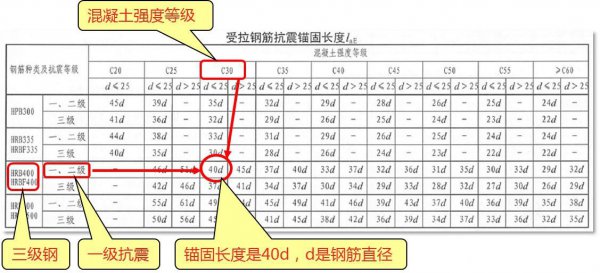

有了图4的表，我们就可以查找具体钢筋的锚固长度了，比如某根梁的受力筋是三级钢、一级抗震、混凝土强度等级是C30、钢筋直径是25，我们就可以从图4的表中查出这根钢筋的锚固长度是40d，如图5所示。

图5

一、楼层设置里“/”的前后数据表示什么意思

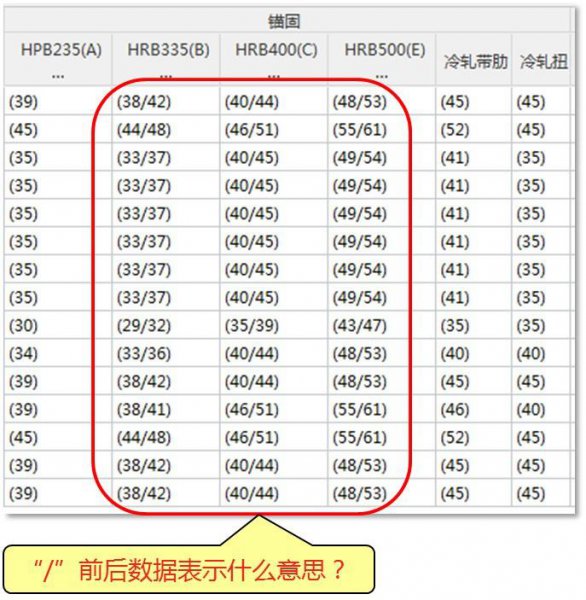

很多同学不明白，楼层设置里锚固长度下给了两排数据，用“/”隔开，表示什么意思。如图6所示。

图6

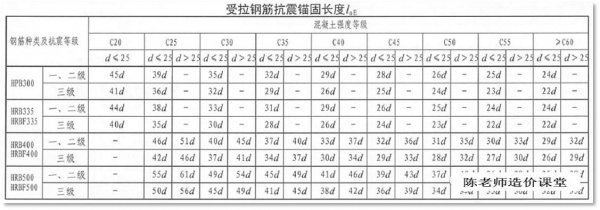

这是因为，平法图集给的锚固表中，分了直径≤25和＞25的钢筋两种情况，如图7所示。

图7

所以，在软件里每个级别、每个混凝土标号下，也会对应两种直径情况，如图8所示。

以上分享的锚固长度是什么意思、钢筋锚固长度怎么算深度规范的详细介绍，您知道了吗？
