色环电阻对照表电阻值怎么计算 如何识别色环电阻

对于许多女生来说色环电阻对照表电阻值怎么计算的知识内容，一起来看看吧！

色环电阻应用还是比较广泛，如家用电器空调，冰箱等，还有电子设备如稳压电源中也常常可以见到它。

其实，在实践维修过程中，经常碰见万用表测量数据与识别的色环电阻值并不同的情况，如何判断这个电阻是是否正常呢？

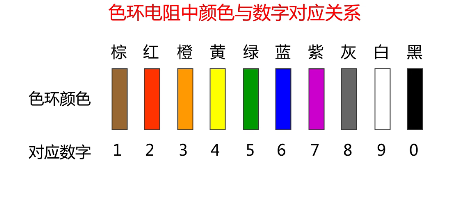

下面让我们一起来学习，如何外观快速识别色环电阻用四条或五条色环来表示其组织与误差级别。

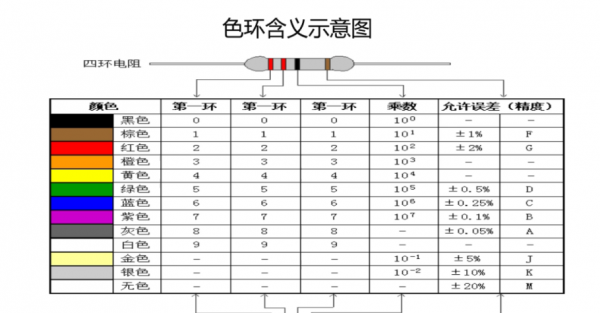

从这个色环含义示意图中，我们先看下面这个四环电阻。

第一环颜色为红色，代表数字2；

第二环颜色也为红色，代表数字2；

第三环颜色为黑色，代表乘数10的0次方；

第四环颜色为棕色，代表允许误差加减1%。

所以该电阻的阻值为22×10的0次方加减1%即22欧姆。

我们再看下面那个五环电阻，第一环颜色为黄色，代表数字4；第二环颜色为紫色，代表数字七；第三环颜色为黑色，代表数字0；

第四环颜色为红色，代表乘数10的2次方；第五环颜色为棕色，代表允许误差（精度）加减1%。所以这个电阻的阻值为470×10的2次方加减1%，即47k欧姆。

我们再来看两个案例，这个是四环电阻.其中第一环颜色为棕色，代表数字1，第二环颜色为黑色，代表数字0；第三环颜色为红色，代表乘数10的2次方；

第四环颜色为银色，代表允许误差（精度）加减10%，所以这个电阻的阻值为1K欧姆加减10%欧姆。

我们再来看下面一个案例，这个是五环。第一环颜色为棕色，代表数字1；第二环颜色为黑色，代表数字0；第三环颜色为红色，代表数字2；第四环颜色为黄色，代表乘数10的四次方；

第五环颜色为银色，代表允许误差（精度）加减10%，所以这个电阻的阻值为1.02×10的6次方加减10%欧姆。
