三相电机功率怎样计算公式 三相异步电机功率计算口诀(2)

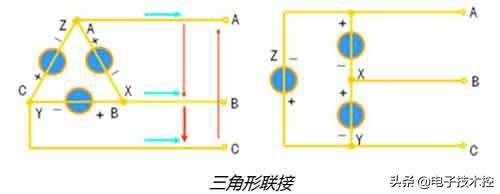

将三个绕组始末端顺序相接的接法叫三角形联接。如下图所示

端线(火线)：始端A、B、C三端引出线; 中线：中性点N引出线， 接法无中线;

线电压：端线与端线之间的电压 ; 相电压：每相电源的电压

线电流：流过端线的电流 ; 相电流：流过每相的电流

此三相异步电机功率计算公式同样适用于其他三相对称电路中，只要负载对称，P=√3*U*I*cosj。

三、三相异步电机功率计算公式解释

三相异步电机功率公式：P=√3*U*I*cosj

这个公式适用于三相对称负载的电路，只有三相异步电机应用在三相对称负载中，此公式才成立。

P — 是电机输入有功功率 ;U — 是电机电源输入的线电压 ;I — 是电机电源输入的线电流

cosj—是电机的功率因数

j —是相电压与相电流的相位差角

三相异步电机功率计算公式推导

三相对称负载电路总功率等于3乘以每相的功率，即P=3*u*i，

其中：

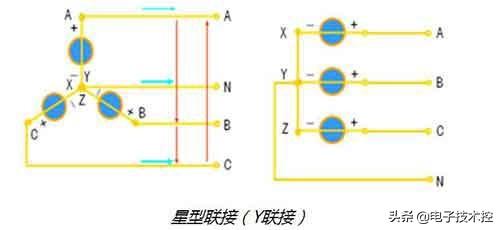

u — 是平均相电压; i — 是平均相电流;Y型联接时：U=√3u，I=i; P=3*1/√3 *U*I*cosj=√3UIcosj

Δ型联接时：U=u，I=√3i

P=3*U*1/√3* I*cosj=√3UIcosj。

四、电机功率计算口诀

三相二百二电机，千瓦三点五安培。

三相三百八电机，一个千瓦两安培。

三相六百六电机，千瓦一点二安培。

三相三千伏电机，四个千瓦一安培。

三相六千伏电机，八个千瓦一安培。

注：以上都是针对三相不同电压级别，大概口算的口诀，具体参考电机铭牌比如：

三相22OV电机，功率：11kw，额定电流：11*3.5=38.5A三相380V电机，功率：11kw，额定电流：11*2=22A三相660V电机，功率：110kw，额定电流：110*1.2=132A。

五、电机功率计算选型注意事项：

1、伺服电机步进电机，在电机功率选型时，主要参考惯量，同时校核转矩。

2、异步电机在电机功率选型时，主要参考启动力矩。
